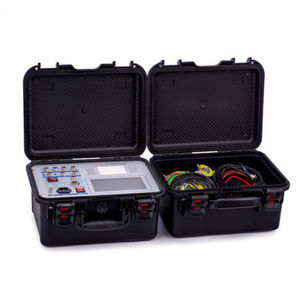

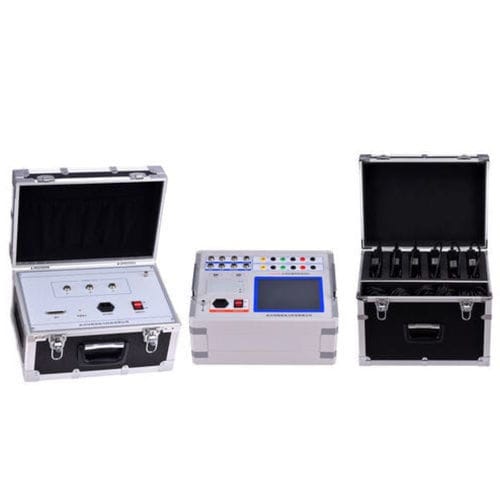

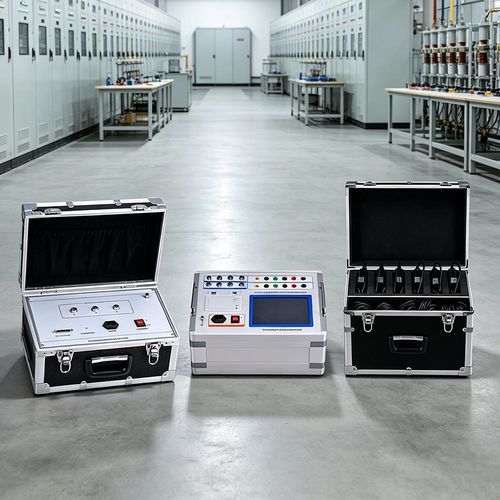

Analyseur pour disjoncteur UHV-406

humidité relativevitesseportable

Présentation du produit
Le UHV-406, analyseur de disjoncteur à double mise à la terre, effectue des mesures précises des caractéristiques mécaniques des disjoncteurs haute tension (masse d'huile réduite, masse d'huile, vide, SF6) à tous niveaux de tension. Il capture les paramètres de temps, vitesse, course et bobine nécessaires pour l'évaluation d'état, l'analyse dynamique et le diagnostic de défauts en poste et sur site.

Paramètres techniques

• Mesure du temps : prend en charge 12 temps de commutation naturels ; mesure les différences de phase ouverture/fermeture et le nombre de rebonds. Plages : 1 ms–99 ms (0,01 ms) ; 1 ms–999 ms (0,01 ms déclencheur interne) ; 1000 ms–9999 ms (0,1 ms) ; 10000 ms–200000 ms (1 ms). Déclencheur externe : 0,01 ms–200 s. Précision (≤1000 ms) : 0,05% ± 0,1 ms.
• Mesure de vitesse : vitesse instantanée de séparation/fermeture et vitesse moyenne sur segment de course ou d'angle. Plages par capteur : capteur 0,1 mm 0,01–20,00 m/s ; capteur 345° 0,01–20,00 m/s ; capteur laser 0,01–15,00 m/s.
• Mesure de course : course du contact mobile, distance d'ouverture, surcourse, dépassement/rebond. Plages : capteur linéaire 0–50 mm (résolution 0,1 mm) ; capteur rotatif 0–1000 mm (résolution 0,08°) avec zone invalide d'environ 15° et zone effective d'installation ~160–200° ; capteur d'accélération 0–300 mm (résolution 0,1 mm).
• Courant de bobine : max 20 A, résolution 0,01 A. Résistance de bobine : 0–2000 Ω, résolution 0,01 Ω.
• Alimentation : appareil AC 220 V ±10%, 50 Hz ±10%. Sortie DC : DC 6–270 V réglable ; sorties courte durée DC 24 V ≤15 A, DC 220 V ≤20 A.
• Déclencheur externe : AC/DC 10–300 V, courant ≤120 A.
• Fonctions de l'interrupteur d'isolement : sortie DC réglable 6–270 V ; durée de sortie configurable 0,01–20 s ; acquisition max du signal de rupture 200 s ; mesure des temps d'ouverture/fermeture, différences triphasées, temps et nombre de rebonds.
• Environnement et dimensions : boîtier 400 × 263 × 175 mm ; température d'utilisation −20°C à +50°C ; humidité relative ≤ 90%.

Caractéristiques du produit

• Écran tactile couleur 8,4 pouces lisible en plein soleil avec OS embarqué et interface de type Windows pour exploitation sur site.
• Imprimante thermique haute vitesse intégrée pour génération de rapports sur place.
• Alimentation DC intégrée réglable (DC 20–265 V / 20 A) pour alimentation des bobines sans source externe.
• Kit de capteurs complet : capteurs linéaires, rotatifs et universels avec supports à connexion rapide pour installation sans outil.
• Compatibilité avec interrupteurs SF6, GIS, disjoncteurs à vide et disjoncteurs à huile (types nationaux et internationaux).
• Capture en un cycle de toutes les données et formes d'onde pour réduire le temps de test sur site.
• Stockage de 30 000 enregistrements (extensible via carte mémoire) et RTC intégré pour horodatage.
• Interface USB pour export direct des données et analyse PC.
• Mesure multicanal : test simultané de 12 ruptures de contact, 6 résistances de fermeture, 3 contacts en graphite et 3 bornes double mise à la terre.
• Analyses avancées : génération de courbes enveloppes (2–10 opérations) et diagnostic de fréquence de vibration pour évaluation mécanique.
• Conception anti-parasitage de niveau poste jusqu'à 800 kV.

Caractéristiques / spécifications

• Modèle : UHV-406
• Fonctions principales : mesure des temps de commutation, vitesse, course, caractéristiques de rebond, courant et résistance de bobine, déclencheur externe et tests d'isolement.
• Plages temporelles : 1 ms–200000 ms (plages multiples avec résolutions 0,01/0,1/1 ms).
• Plages de vitesse : jusqu'à 20,00 m/s selon capteur ; laser jusqu'à 15,00 m/s.
• Plages de course : linéaire 0–50 mm (0,1 mm) ; rotatif 0–1000 mm (0,08°).
• Courant / résistance bobine : jusqu'à 20 A (0,01 A) ; 0–2000 Ω (0,01 Ω).
• Alimentation : AC 220 V ±10%, 50 Hz ±10% ; sortie DC 6–270 V réglable.
• Stockage : 30 000 enregistrements, extensible par carte mémoire.
