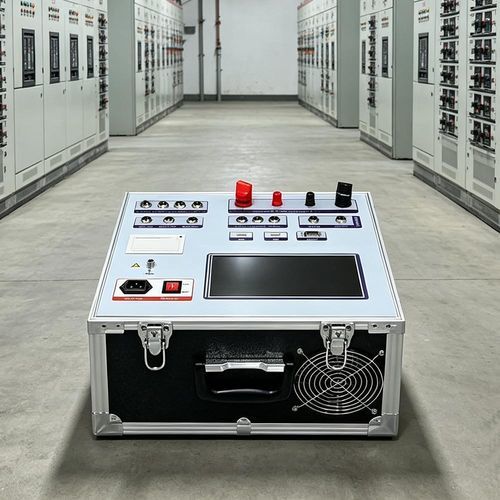

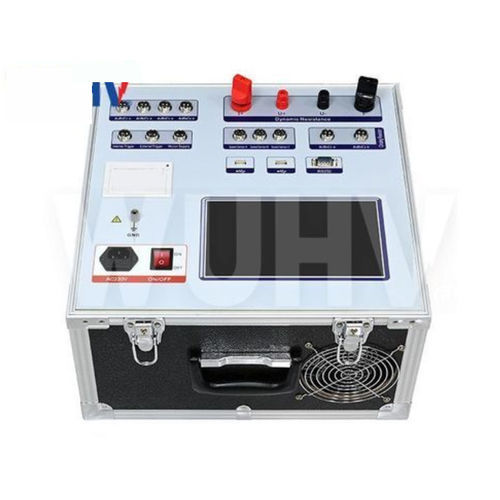

Testeur pour disjoncteur UHV-412

de performancehaute tensionde vibrations

Présentation
Le UHV-412 réalise des essais mécaniques et électriques précis sur les interrupteurs haute tension (huile minimale, huile, à vide, SF6) tous niveaux de tension. Conforme aux normes GB1984-2014 et DL/T846.3-2017, il fournit les mesures de temps, de résistance et de résistance dynamique nécessaires à la mise en service, à la maintenance et au diagnostic en poste électrique.

Paramètres techniques
Mesure de temps : 12 canaux pour événements d'ouverture/fermeture ; plages multiples avec résolution jusqu'à 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Déclencheur interne 1 ms–200000 ms ; déclencheur externe 0,01 ms–200 s. Précision dans 1000 ms : 0,05 % ± 0,1 ms.
Résistance de fermeture : 30 Ω–10 kΩ, résolution 0,1 Ω, précision ≤1 % ± 2 digits.
Résistance dynamique : sortie courant jusqu'à 200 A, plage 0–50 mΩ, précision ≤0,5 % ± 0,5 µΩ.
Mesure de vitesse : capteur linéaire (0,01–25,00 m/s), capteur angle 345° (0,01–25,00 m/s), capteur laser optionnel (0,01–15,00 m/s) ; précision typique 0,05 % ± 0,1 ms.
Mesure de course : capteur linéaire 0–50 mm (rés. 0,1 mm), rotation équivalente 0–1000 mm (rés. 0,08°), capteur d'accélération 0–300 mm (rés. 0,1 mm) ; précision ±(1%L + 0,2) mm.
Courant/résistance bobine : courant max bobine 20 A (rés. 0,01 A, précision ±5 %) ; résistance bobine 0–2000 Ω (rés. 0,01 Ω, précision ±5 %).
Alimentation et triggers : alimentation AC 220 V ±10 %, sortie DC DC6–270 V réglable (courant court : DC24 V ≤15 A, DC220 V ≤20 A) ; déclencheur externe AC/DC 10–300 V, courant ≤120 A.
Test interrupteur d'isolement : sortie DC6–270 V réglable ; temps de sortie 0,01–20 s ; capture maximum du signal de rupture 200 s ; mesure temps de fermeture/ouverture, différences triphasées, temps de rebond et fréquence.
Environnement & dimensions : boîtier 400 × 380 × 285 mm ; température de fonctionnement -20 °C à +50 °C ; humidité relative ≤90 %.

Caractéristiques produit

• Mesure synchronisée 12 canaux pour capture complète des événements ouverture/fermeture
• Capacité de test de résistance dynamique 200 A pour diagnostic des contacts sur site
• Alimentation DC intégrée réglable (DC6–270 V) avec sorties haute intensité temporaires
• Support multi-capteurs (linéaire, rotation, angle, accélération, laser optionnel) et connectique rapide
• Imprimante thermique intégrée pour rapports terrain et interfaces USB/option RS232/WiFi pour export
• Stockage jusqu'à 30 000 tests avec horodatage et mémoire extensible
• Conception adaptée aux postes avec protection anti-interférences jusqu'à 500 kV

Spécifications techniques

• Modèle : UHV-412
• Normes : GB1984-2014, DL/T846.3-2017
• Canaux temps : 12 ; résolution 0,01 ms–1 ms selon plage ; précision dans 1000 ms : 0,05 % ± 0,1 ms
• Résistance de fermeture : 30 Ω–10 kΩ, résolution 0,1 Ω
• Résistance dynamique : 0–50 mΩ @ sortie jusqu'à 200 A
• Capteurs vitesse : linéaire 0,01–25,00 m/s ; angle 0,01–25,00 m/s ; laser optionnel 0,01–15,00 m/s
• Capteurs course : linéaire 0–50 mm (0,1 mm) ; rotation 0–1000 mm équiv. (0,08°) ; accélération 0–300 mm (0,1 mm)
• Courant/résistance bobine : jusqu'à 20 A / 0–2000 Ω
• Alimentation : AC220 V ±10 % ; sortie DC DC6–270 V réglable
• Déclencheur externe : AC/DC10–300 V ; courant ≤120 A
• Dimensions & environnement : 400×380×285 mm ; -20 °C à +50 °C ; HR ≤90 %
