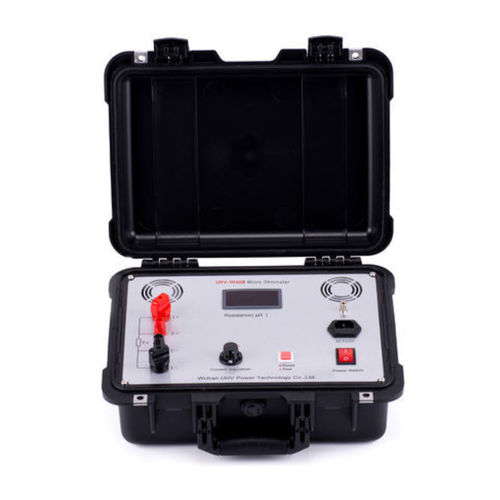

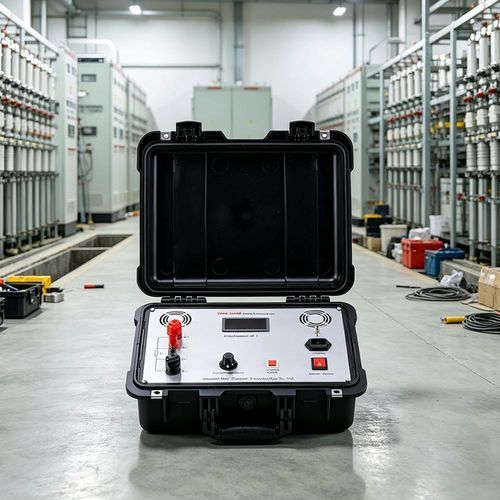

Testeur anti-effraction UHV-H100B

haute tensionde continuitéd'impédance de boucle

Présentation
Le testeur de résistance de boucle de contact UHV-H100B associe une alimentation à découpage HF et des circuits de mesure numériques pour permettre la mesure directe de la résistance de circuit des appareillages de commutation et de commande. Il prend en charge les courants d'essai recommandés de 100 A et 200 A CC et affiche les résultats numériquement, offrant des mesures précises et stables pour la maintenance sur site et les tests en atelier des appareils haute tension.

Paramètres techniques

• Plage de mesure : 1–1999 μΩ
• Résolution : 1 μΩ
• Courant d'essai : 100 A CC sortie fixe (prise en charge des mesures à 100 A et 200 A CC selon normes nationales)
• Précision de mesure : 0,5% ± 1 chiffre
• Mode de fonctionnement : continuité
• Affichage : affichage numérique 3,5 digits
• Alimentation : AC 220 V ±10%, 50 Hz
• Environnement de fonctionnement : −10 ℃ à 40 ℃ ; humidité ≤ 80% HR

Consignes de sécurité

• Lire attentivement le mode d'emploi avant toute utilisation.
• Respecter les schémas de câblage indiqués dans le manuel lors du raccordement des conducteurs.
• Ne pas mesurer la résistance de circuits sous tension.
• Assurer une mise à la terre fiable pendant l'utilisation.
• Ne pas remplacer les conducteurs de courant ou des composants internes sans autorisation.
• Ranger l’appareil dans un endroit ventilé, sec, frais et propre ; éviter l’humidité et les gaz corrosifs.

Notions de base sur la résistance de contact

• Définition : la résistance de contact est la résistance supplémentaire apparaissant au niveau d’un contact fixe et d’un contact mobile.
• Composants : elle comprend la résistance de constriction et la résistance de surface des parties de contact.
• Causes d’une résistance de contact non conforme : détérioration des contacts après coupure de forts courants de court‑circuit ; réglage mécanique insuffisant ou fixation instable entraînant des variations de course, de pression ou de surface de contact ; oxydation après longue immobilisation ; déformation des ressorts réduisant la pression de contact ; usure mécanique ; corrosion ou dépôt dans les disjoncteurs à huile.
• Facteurs influents : propriétés du matériau (résistivité, dureté, propriétés chimiques et mécaniques), forme du contact (point/ligne/surface), état de surface (films d’oxyde), pression de contact et rugosité.

Applications

• Maintenance sur site des appareillages haute tension, tests de résistance en atelier des commutateurs, inspections par les services et compagnies d'électricité.
