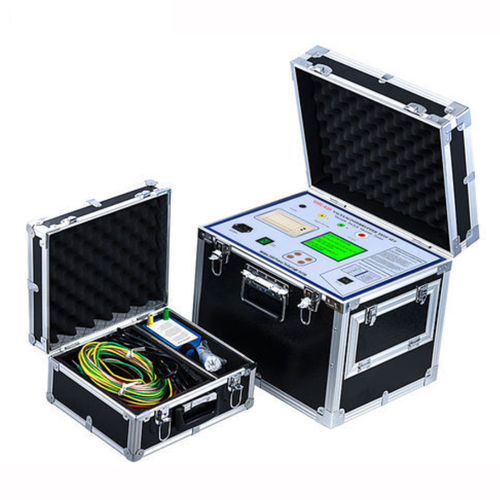

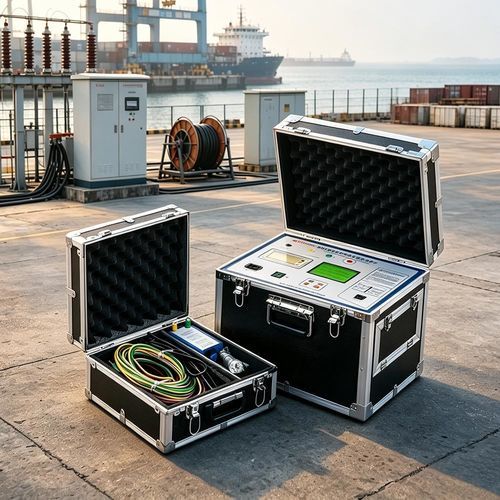

Appareil de test de vide UHV-420

de tensionautomatiquede réseau électrique

Présentation
Le système de test d'interrupteur à vide UHV-420 est un instrument de mesure quantitative destiné à mesurer le degré de vide des interrupteurs à vide sur site. Il utilise une bobine d'excitation non destructrice, adaptée à la détection préventive et aux tests d'acceptation.

Détails du produit
Objet de détection : Différents types de tubes pour interrupteurs à vide
Méthode de détection : Bobine d'excitation nouvelle génération permettant la mesure sans démontage
Champ d'application : Instrument polyvalent pour tester divers interrupteurs à vide
Plage de mesure : 10^-5 ～ 10^-1 Pa
Précision de mesure : ±10 % selon les plages indiquées (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Pa)
Tension du champ magnétique : 1700 V
Champ électrique pulsé haute tension : 30 kV
Distance d'ouverture du tube durant l'essai : distance d'utilisation normale
Environnement d'utilisation : -20℃ à 40℃
Poids net : 24 kg
Dimensions (L×P×H) : 410 × 320 × 370 mm
Échantillonneur : Bobine magnétron

Noms alternatifs

• Testeur d'interrupteur à vide
• Testeur de degré de vide
• Ensemble de test d'interrupteur à vide

Caractéristiques

• Mesure quantitative du degré de vide dans la chambre d'extinction d'arc de différents interrupteurs à vide.
• Mesure sur site sans démontage de l'interrupteur grâce à la bobine d'excitation.
• Résultats de test précis et fiables pour la maintenance préventive.
• Fonctionnement simple et adapté aux interventions terrain.
• Possibilité d'enregistrer, d'imprimer et de consulter les données de test.
• Applications : énergie électrique, sidérurgie, pétrochimie, textile, charbon, ferroviaire, etc.
• Instrument léger (24 kg) facilitant le transport.

Caractéristiques / spécifications techniques

• Modèle : UHV-420
• Objet de détection : Divers types de tubes d'interrupteur à vide
• Méthode de détection : Bobine d'excitation pour mesure sans démontage
• Plage de mesure : 10^-5 ～ 10^-1 Pa
• Précision : ≈ ±10% selon sous‑plages indiquées
• Tension du champ magnétique : 1700 V
• Champ électrique pulsé : 30 kV
• Température de fonctionnement : -20℃ à 40℃
• Poids net : 24 kg
• Dimensions (L×P×H) : 410 × 320 × 370 mm
• Échantillonneur : Bobine magnétron
