Calibrateur de courant UHV-901
de tensionparamètres électriquesuniversel

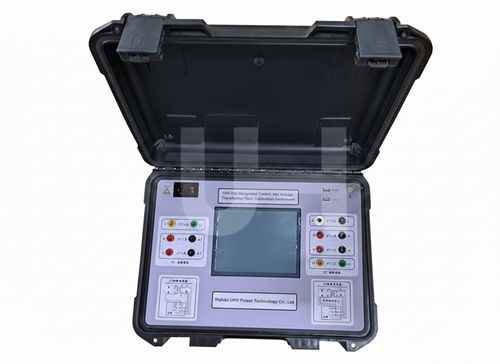

Calibrateur de courant - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - de tension / paramètres électriques / universel
Calibrateur de courant - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - de tension / paramètres électriques / universel
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Grandeur physique
de tension, de courant, paramètres électriques
Applications
universel, pour transformateur, pour transformateur de tension
Options
portable, de haute précision, compact, d'étalonnage de référence, avec enregistreur de données intégré, pour environnements sévères
Température

Max: 40 °C
(104 °F)

Min: 0 °C
(32 °F)

Plage d'humidité

Max: 85 %

Min: 0 %

Description

Présentation

  • Le UHV-901 est un testeur d'étalonnage intégré pour transformateurs de courant (CT) et transformateurs de tension (PT/VT), utilisable sur site et en laboratoire. Il réalise des mesures de rapport et d'angle de phase avec une référence interne de classe 0.02 et un écran tactile LCD 800×600 (WINCE) offrant guidage de câblage, stockage local et export USB.


Fonctionnalités clés

  • Solution intégrée : La technologie de mesure petit signal permet des tests complets d'erreur CT/PT sans transformateurs étalons externes, boosters ou boîtes de charge ; étalon interne classe 0.02 (équivalent 0.05S).
  • Capacités de test avancées : Large plage de mesure (1%–200%, compatible CT de classe S) ; mesure des erreurs de rapport et de phase à tout point de charge ; détection automatique de la polarité et du rapport pour transformateurs connus et inconnus ; test VT conforme aux normes nationales (20%–120%).
  • Opération intelligente : Écran tactile 800×600 avec guidage de câblage, détection automatique des branchements et alertes d'erreur, stockage local et export USB ; boîtier antichoc ; poids portable <6 kg ; dimensions 472×355×168 mm.
  • Flux de travail efficace : Tests proches de la fréquence réseau pour minimiser les interférences, résultats OK/KO instantanés et génération de rapport conforme aux normes nationales en un clic.


Applications

  • Étalonnage sur site des équipements de comptage
  • Vérification des transformateurs CT et PT standards et non standards
  • Identification et caractérisation des transformateurs inconnus


Caractéristiques / spécifications techniques

  • Section CT : Plage de rapport CT : 5A/5A ~ 25000A/5A (5A/1A ~ 5000A/1A) ; erreur de rapport ±0,2 %. Plage de mesure d'erreur CT : 5A/5A ~ 5000A/5A (5A/1A ~ 5000A/1A). Classes de précision des CT testés : 1.0, 0.5, 0.5S, 0.2, 0.2S. Précision d'erreur CT (référence) : niveau 0,02.
  • Section PT : Plage de rapport PT : mesure pleine échelle (type électromagnétique) ±0,2 %. Plage de mesure d'erreur PT (exemples primaires/secondaires) : primaire 3–220 kV (primaire non standard acceptées). Secondaires exemples : 3kV/100V, 6kV/100V, 6.3kV/100V, 10kV/100V, 10.5kV/100V, 13.8kV/100V, 15kV/100V, 15.75kV/100V, 18kV/100V, 20kV/100V, 35kV/100V, 66kV/100V, 110kV/100V, 220kV/100V. Facteur de puissance PT : 0,0–1,0. Précision d'erreur PT (référence) : niveau 0,05.
  • Mesure de résistance continue : 0,0–0,1 Ω ±3 % ; 0,1–50 Ω ±1 %.
  • Environnement de fonctionnement : température 0–40 °C ; humidité <85 % à 25 °C.
  • Consommation électrique : 30 W (statique), 150 W (en fonctionnement).
  • Poids : 6,0 kg. Dimensions : 472 mm × 355 mm × 168 mm.
  • Interface utilisateur : Écran tactile 800×600 (WINCE) avec guidage de câblage, détection automatique des branchements, stockage local et export USB.
