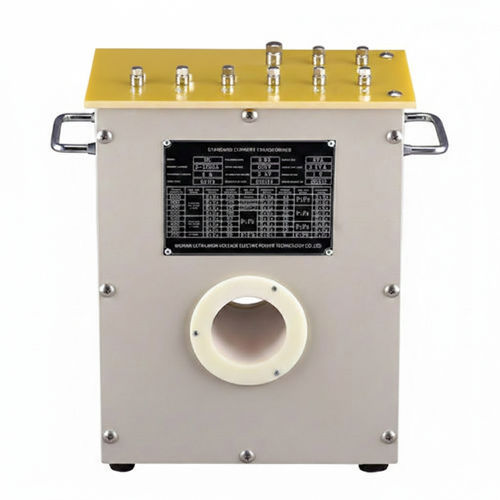

Transformateur de courant HL series

Le transformateur de courant standard HL est un étalon de calibration destiné à la vérification et aux essais d'erreur des transformateurs de courant. Il est composé d'un enroulement primaire et d'un enroulement secondaire et permet l'auto‑étalonnage selon les rapports 5/5 ou 1/1 pour des vérifications de rapport précises.

Caractéristiques

• Construction avec enroulement primaire et enroulement secondaire servant d'étalon de référence.
• Vérification conforme au rapport de courant indiqué sur la plaque signalétique.
• Auto‑étalonnage possible aux rapports 5/5 ou 1/1.
• Équipé de roulettes pour faciliter la manutention et le transport.

Conditions de fonctionnement

• Température de service : -5 ℃ à +40 ℃.
• Humidité relative : < 80 % (sans condensation).
• Le lieu de travail doit être exempt de champs électromagnétiques externes puissants non liés à l'essai.
• Conçu pour permettre un fonctionnement à long terme au courant nominal.

Dimensions et poids (par modèle)

• HL-22/23 : 370 × 170 × 440 mm — poids : 13 kg.
• HL-32/33 : 330 × 190 × 430 mm.
• HL-53/62/63 (HL-62C/63C) : 470 × 230 × 570 mm.

Manutention et documentation disponible

• Monté sur roulettes pour la mobilité et l'utilisation sur site.
• Documentation : mode d'emploi et certificat d'étalonnage disponibles (PDF sur demande).
• Vidéos de démonstration disponibles pour l'installation et l'utilisation sur le terrain.

Caractéristiques techniques

• Famille : HL Standard Current Transformer.
• Fonction : étalon de calibration pour la vérification et les essais d'erreur des transformateurs de courant.
• Construction : enroulements primaire et secondaire.
• Rapports de calibration : auto‑étalonnable 5/5 ou 1/1.
• Plage environnementale : -5 ℃ à +40 ℃, humidité < 80 %.
• Mobilité : roulettes pour manutention.
• Dimensions et poids selon modèle (voir ci‑dessus).
