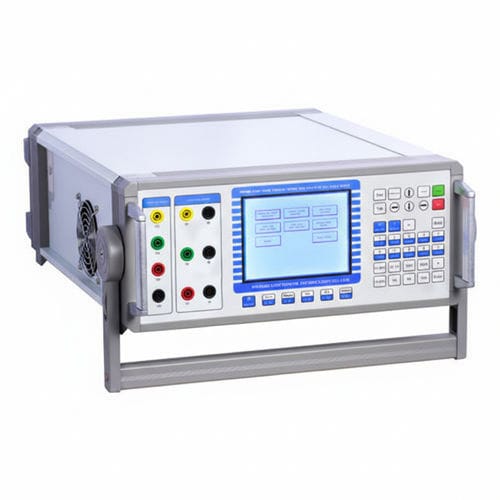

Alimentation électrique benchtop UHV-930

AC/ACréguléeà courant constant

L'UHV-930 est une alimentation CA programmable de précision destinée aux applications d'inspection, de calibration et de tests de production. Elle fournit des sorties sinusoïdales à très faible distorsion avec amplitude, phase et fréquence réglables, ainsi qu'une capacité de pilotage de charge stable pour charges résistives, inductives, capacitives et mixtes.

Principales fonctions

• Génération programmable de tension et courant CA à faible distorsion avec réglage de phase et d'amplitude (support des harmoniques 2e–22e et combinaisons arbitraires).
• Réponse PID matérielle rapide et commande numérique (MCU 32 bits + DSP) pour minimiser les fluctuations en cas de variation de charge.
• Pilotage solide et stable des charges capacitatives, inductives, résistives et mixtes ; commutation automatique des plages de tension et de courant.
• Affichage LCD embarqué et connectivité PC (RS232) avec protocole ouvert pour intégration et développement secondaire.
• Protections complètes : surintensité, surtension, surchauffe, court-circuit, circuit ouvert et surcharge.

Applications typiques

• Laboratoires d'étalonnage et métrologie (flux de test de compteurs avec logiciel PC).
• R&D et essais fonctionnels d'appareils de puissance, onduleurs et relais de protection.
• Bancs d'essai en production nécessitant simulation programmable de phase, fréquence et harmoniques.

Caractéristiques / spécifications techniques

• Sortie tension alternative : Résolution 0,05%RG ; Précision < ±0,1%RG ; Stabilité < ±0,03%RG/1 min ; Distorsion < 0,1% (charge non capacitive) ; Puissance nominale par phase 15 VA ; Taux d'ajustement à pleine charge < ±0,03%RG ; Temps d'ajustement < 1 ms ; Plage 0 V ～ 420 V ; Plages 0–140 V, 140–280 V, 280–420 V (commutation automatique).
• Sortie courant alternatif : Résolution 0,05%RG ; Précision < ±0,1%RG ; Stabilité < ±0,03%RG/1 min ; Distorsion < 0,1% (charge non capacitive) ; Puissance par phase 15 VA ; Plage 0 A、1 mA ～ 10 A (option 20 A) ; Plages typiques 0–0,2 A, 0,2–1 A, 1–5 A, 5–10 A avec commutation automatique ; personnalisable jusqu'à 20 A.
• Puissance : Précision < 0,1%RG ; Stabilité < 0,03%/1 min.
• Phase : Réglage 0 ～ 359,99° ; Résolution 0,02° ; Précision ±0,05°.
• Fréquence : Réglage 40 Hz ～ 65 Hz ; Résolution 0,005 Hz ; Précision ±0,005 Hz ; Dérive température ±1 PPM/°C ; Stabilité long terme ±4 PPM/an.
• Facteur de puissance : Plage −1 ～ 0 ～ +1 ; Résolution 0,05% ; Précision 0,1%.
• Alimentation secteur : 220 V AC, 50 Hz ±5%.
• Sortie d'harmoniques : Supporte 2e–22e harmoniques ; harmoniques combinables simultanément. Attention : la capacité de charge est réduite (≈ moitié) lors de la sortie d'harmoniques — veiller à ne pas dépasser la moitié de la valeur nominale.
• Interface et contrôle : Écran LCD 320×240 ; MCU 32 bits + DSP ; RS232 et protocole ouvert pour intégration PC.
• Protections : Surtension, surintensité, surchauffe, court-circuit, circuit ouvert, surcharge.
• Dimensions : 480 × 330 × 680 mm.
• Poids net : 31,6 kg.
