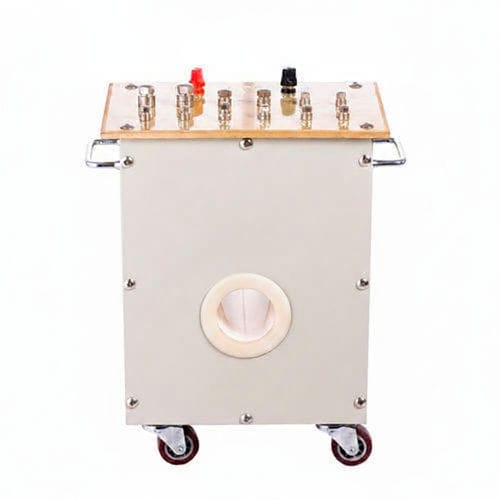

Générateur de courant SL series

portablepour applications industrielles

Le générateur de courant SL alimente le courant primaire ou d'autres équipements monophasés 50 Hz destinés à la vérification des transformateurs de courant. Il se compose d'un enroulement d'entrée (220 V), d'un enroulement de sortie (≤100 A) et d'un enroulement traversant (noyau).

Construction et fonctionnement

• Enroulement d'entrée : 220 V (monophasé, 50 Hz).
• Enroulement de sortie : sortie nominale inférieure à 100 A ; la plaque signalétique indique le courant nominal autorisé à travers l'enroulement du noyau.
• Enroulement traversant (noyau) : permet plusieurs tours ; la capacité de courant nominale diminue proportionnellement au nombre de tours.
• Surnom : Générateur de courant.

Principales caractéristiques

• Le courant de sortie indiqué sur la plaque correspond au courant nominal admissible à travers l'enroulement du noyau.
• Lorsque plusieurs tours passent par le noyau, le courant admissible diminue inversement proportionnel au nombre de tours.
• Le rapport entre la capacité de sortie indiquée sur la plaque et le produit du courant de sortie et de la tension par tour définit le nombre maximal de tours autorisés à travers le noyau pour le courant spécifié.
• Équipé de roulettes pour faciliter la manutention et le transport.

Conditions d'utilisation / Limites environnementales

• Température de fonctionnement : -5°C à +40°C.
• Humidité relative : < 80 %.
• Conçu pour un fonctionnement prolongé au courant nominal.
• Autorise une surcharge de 1,5× pendant 30 minutes.

Dimensions externes et variantes

• SL-4 : 420 × 240 × 4500 mm³.
• SL-7 : 600 × 350 × 700 mm³.

Poids (exemple)

• SL-4 : 14 kg.

Caractéristiques techniques

• Enroulement d'entrée : 220 V (monophasé, 50 Hz).
• Enroulement de sortie : sortie nominale inférieure à 100 A (valeur indiquée sur la plaque).
• Enroulement traversant : possibilité de plusieurs tours ; courant admissible inversement proportionnel au nombre de tours.
• Capacité de surcharge : 1,5× le courant nominal pendant 30 minutes.
• Plage de fonctionnement : -5°C à +40°C ; humidité < 80 %.
• Mobilité : équipé de roulettes pour le transport.
• Modèles typiques : SL-4 (420×240×4500 mm³, 14 kg), SL-7 (600×350×700 mm³).

Documentation et multimédia

• Images produit et vidéos de démonstration intégrées (YouTube).
• Manuel utilisateur (PDF) disponible.
