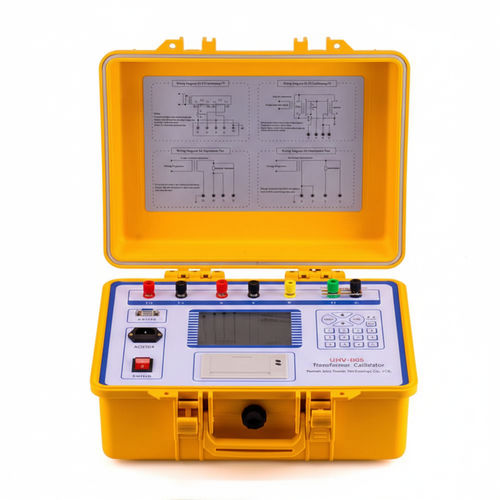

Calibrateur de tension UHV-905

de courantd'impédanceparamètres électriques

Le UHV-905 est un système d'étalonnage automatique pour transformateurs de courant (CT) et de potentiel/tension (PT). Il associe un circuit unique avancé à la technologie DSP pour éliminer l'instabilité de déphasage RC et permet des mesures précises d'erreur de rapport, d'angle/phase, d'impédance et d'admittance avec échantillonnage automatique et prise en charge par logiciel hôte PC.

Principales fonctions

• Calibrage automatique des CT et PT : mesure de l'erreur de rapport, de l'impédance et de l'admittance ; tests de délai/admittance.
• Combinaison d'un circuit avancé unique et de la technologie DSP pour stabiliser la mesure face à l'instabilité de déphasage RC.
• Large écran LCD matriciel (320 × 240) avec rétroéclairage longue durée pour affichage clair des différences de rapport et d'angle.
• Détection et indication automatiques de polarité incorrecte et de rapport incorrect.
• Logiciel hôte PC pour instruments virtuels et contrôle/visualisation à distance.
• Commutation automatique de plage, gestion des mesures de niveau S et suppression d'harmoniques > 40 dB.

Plages de mesure et conditions d'utilisation

• Environnement d'exploitation : température 5℃ à 40℃ ; humidité relative <80% (à 25℃) ; altitude <2500 m ; fréquence secteur 50 Hz ±0,5 Hz ; entrée secteur 220 V ±5%.
• Plages de mesure : composante co-phase 0.0001 ～ 200.0 (%) résolution 0.0001 ; composante orthogonale 0.001 ～ 700.0 résolution 0.001 ; impédance 0.0001 ～ 20.0 Ω résolution 0.0001 ; admittance (ms) 0.0001 ～ 20.0 résolution 0.0001.
• Plage de travail courant : (1% ～ 149%) In (In = 5 A) ; (5% ～ 149%) In (In = 1 A).
• Plage de travail tension : (5% ～ 149%) Un (Un = 100 V, 150 V, 100 V/…) ; (5% ～ 149%) Un (Un = 100 V/3).
• Charge (courant) : TX < 0.12 Ω lorsque cosφ = 1.
• Charge (tension) : < 0,25 VA (100 V).
• Indication d'erreur de polarité : lorsque le courant/tension opérationnel > 5% du nominal et erreur > 180% une indication de polarité doit apparaître ; si > 10% du nominal et aucune indication correcte, cela indique un défaut.
• Indication d'erreur de rapport variable : lorsque le courant/tension opérationnel > 5% du nominal et erreur entre 30% et 180% une indication d'erreur de rapport variable est affichée.
• Test d'isolement/tension : prises et bornes supportent 1,5 kV vers le boîtier pendant 1 minute.

Caractéristiques / spécifications techniques

• Affichage : LCD matriciel 320 × 240 points avec large zone d'affichage et rétroéclairage longue durée.
• Interface utilisateur : interface d'exploitation multilingue (interface en chinois incluse dans l'original) ; indicateurs en grande police pour différences de rapport et d'angle.
• Conformité : conforme à JJG314-1993 et JJG314-1994 ; prise en charge de l'échantillonnage automatique.
• Fonctions avancées : commutation automatique de plage, gestion des mesures de niveau S, suppression d'harmoniques > 40 dB.
• Consommation électrique : <15 VA (sans micro-imprimante) ; <25 VA (avec micro-imprimante).
• Dimensions (L × D × H) : 260 × 350 × 150 mm.
• Poids : 6 kg.
