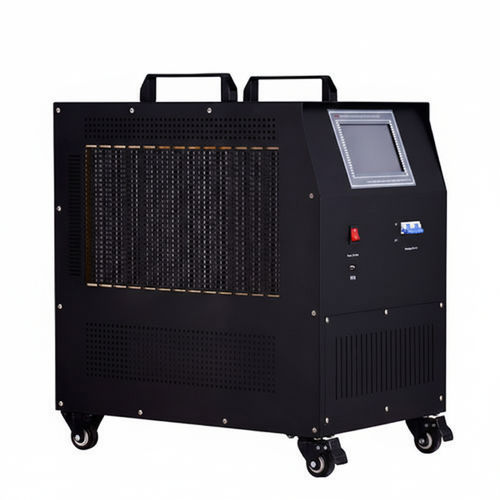

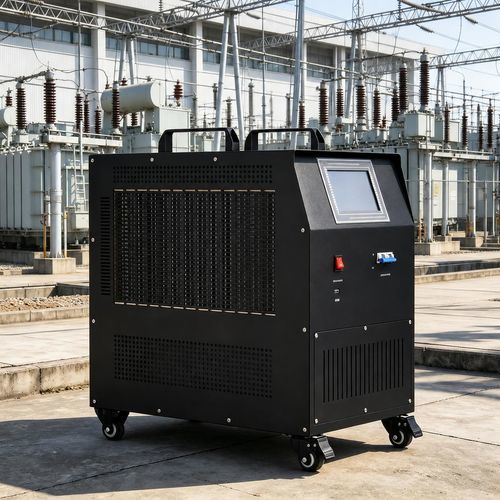

Banc de charge/décharge DC UHV-220/30CFK

de laboratoireportableAC

Le UHV-220/30CFK est un testeur de charge et de décharge destiné aux packs batteries, offrant des plages de tension ajustables, des paliers de courant configurables, une surveillance monomère sans fil et une architecture de sécurité dual‑CPU pour essais en laboratoire et en production.

Fonctions principales :

• Plages de tension ajustables (configurations 10–300 V ou 10–600 V) pour tests de packs multi‑niveaux.
• Fonctions intégrées : charge, décharge, détection de cellule, surveillance en ligne et activation dans une seule unité.
• Modules de surveillance sans fil : suivi simultané jusqu'à 12 cellules par module.
• Logiciel d'analyse PC (interface en chinois) avec contrôle à distance de la décharge et export USB.
• Stockage local : 2 Go de mémoire interne pour conservation des données de test.
• Architecture dual‑CPU séparant les fonctions de mesure et de sécurité.
• Contrôle de test flexible : modification des paramètres ou pause temporaire sans arrêter le cycle ; arrêts automatiques par tension/temps/capacité.

Avantages techniques :

• Couverture de tension étendue (10–600 V) adaptée à diverses configurations de packs.
• Solution tout‑en‑un pour banc d'essai et production, réduisant le besoin d'équipements annexes.
• Surveillance par cellule sans fil permettant une analyse détaillée et la détection d'anomalies.
• Sécurité et fiabilité des mesures renforcées par la redondance CPU et les essais d'isolement.
• Modes d'utilisation flexibles : unité unique, fonctionnement multi‑unités simultané, télécontrôle et supervision.

Caractéristiques / spécifications techniques :

• Mode de fonctionnement : usage en machine unique, utilisation simultanée de plusieurs unités ; prise en charge du contrôle à distance et de la surveillance d'état.
• Tension de charge : 10–300 V (standard) ou 10–600 V (étendu).
• Courant de charge (variantes) : 0–40 A ; 0–60 A ; 0–20 A (selon version).
• Tension de décharge : 10–300 V (standard) ou 10–600 V (étendu).
• Courant de décharge (exemples) : 10–19 V : 0–50 A ; 19–180 V : 0–100 A ; 180–300 V : 0–50 A. Variante haute intensité : 10–19 V : 80 A ; 19–180 V : 120 A ; 180–300 V : 80 A ; 300–600 V : 50 A.
• Précision du courant : ±1 %.
• Précision de la tension : ±0,5 %.
• Précision de la tension par cellule : ±0,2 %.
• Tension monomère mesurable : 0,500 V – 16,00 V (résolution 1 mV).
• Temps charge/décharge : 0 ~ 99 heures 59 minutes.
• Alimentation : AC 220 V / 380 V ; monophasé 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Essais de tenue en tension : entrée–boîtier 2200 V DC 1 min ; entrée–sortie 2200 V DC 1 min ; sortie–boîtier 700 V DC 1 min.
• Conformité sécurité : conforme à la norme EN61095.
• Dimensions : 461 x 225 x 390 mm.
• Poids : un chargeur : 17,5 kg ; deux chargeurs : 20 kg.
• Maniabilité : roues universelles industrielles.
• Refroidissement : refroidissement à air forcé.
• Température de fonctionnement : -5 ~ 50 °C ; température de stockage : -40 ~ 70 °C.
• Humidité : humidité relative 0 ~ 90 % (à 40±2 °C).
• Altitude nominale : 4000 m.
• Bruit : < 60 dB.
• Câblage AC d'entrée : prise GB, adapté pour câble 1 ~ 1,5 mm².
• Câblage DC de sortie : câble instrument 25 mm² avec connecteur rapide (rouge = positif, noir = négatif).
• Interface de données : export USB et logiciel PC ; stockage interne 2 Go.
