Localisateur de défaut à la terre PDF1000

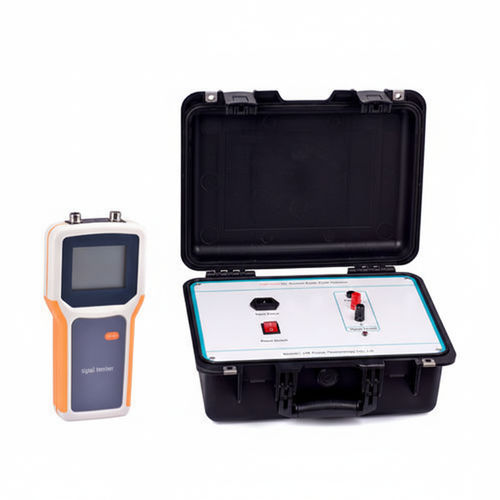

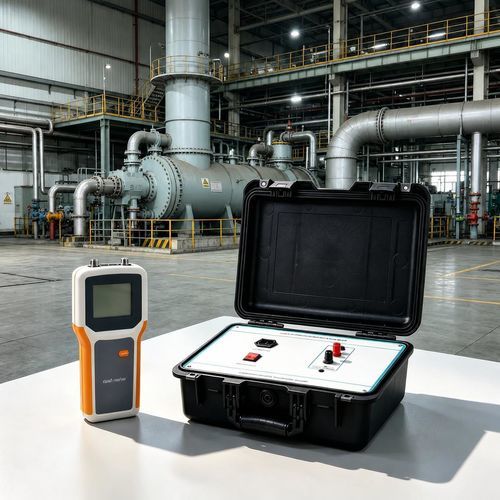

Le PDF1000 est un détecteur de défauts à la terre pour systèmes CC, conçu pour localiser et mesurer les défauts de masse sur des installations continues de différents niveaux de tension. Il associe un générateur de signal de précision, un récepteur portable à batterie et des pinces d'accès pour permettre une localisation continue des défauts et la mesure de la résistance de terre sans interrompre le système CC.

Principales fonctionnalités

• Facile d'utilisation : mise sous tension pour démarrer, sans séquences complexes de touches.
• Non intrusif : localise les défauts sans arrêter les chargeurs flottants ni d'autres sources d'alimentation.
• Compatibilité multi-tensions : utilisable sur systèmes CC 220 V, 110 V, 48 V et 24 V.
• Récepteur portable : batterie intégrée pour utilisation sur le terrain sans alimentation externe.
• Recherche continue : possibilité de recherche continue du point de terre pendant le fonctionnement normal du système.
• Forte immunité aux interférences : compense l'influence de la capacité distribuée du système.
• Gestion intelligente de la charge : réduit le temps de charge et prolonge la durée de vie de la batterie.

Applications

• Centrales électriques, sous‑stations, mines, usines chimiques et autres services d'alimentation CC.

Caractéristiques / spécifications techniques

• Générateur de signal
  • Fréquence du signal de sortie : 2,5 Hz
  • Tension de sortie à vide : ±20 V ±5%
  • Erreur d'amplitude de la tension : <5%
  • Courant de sortie en court‑circuit : ≤ 80 mA
  • Résistance aux chocs du port de sortie : 400 V CC
  • Tension d'alimentation : AC 220 V ±10%
  • Fréquence : 50 Hz ±5%
  • Fusible d'entrée : 200 mA
  • Puissance maximale : 3 W
  • Dimensions (générateur) : 300 × 270 × 200 mm
• Récepteur de signal
  • Sensibilité de détection du courant : 0,5 mA
  • Impédance du générateur : 40 KΩ
  • Courant de sortie maximal : 2,5 mA
  • Affichage du récepteur : chiffres 0 ~ 19
  • Dimensions (récepteur) : 210 × 100 × 32 mm
  • Pince A : Φ 50 mm
  • Pince B : Φ 7 mm × 9 mm
• Machine complète
  • Résistance de terre maximale détectable : 300 kΩ
  • Précision de mesure de la résistance de terre : 0 ~ 4,5 kΩ, erreur ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, erreur ≤ 10%
• Dimensions & poids
  • Dimensions unité centrale : 340 × 290 × 140 mm
  • Poids unité centrale : 3,96 kg
  • Dimensions accessoire/étui : 390 × 290 × 140 mm
  • Poids accessoire : 2,8 kg
