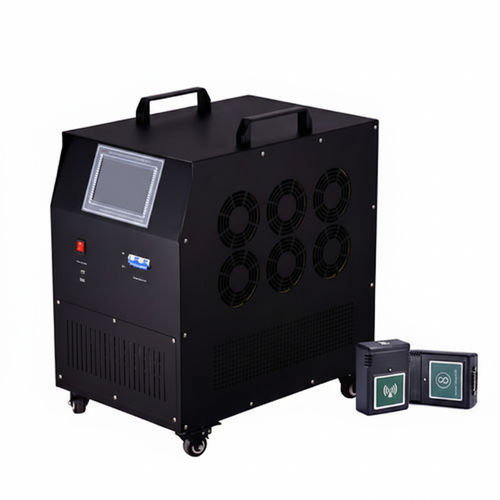

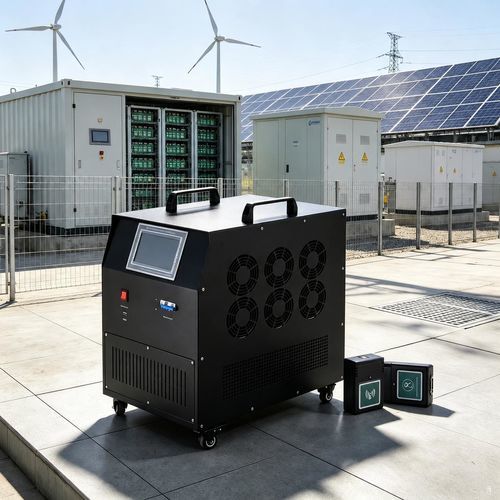

Banc de charge/décharge DC UHV-220/30CF

portablecourant constantrefroidi par convection

Le testeur de charge et de décharge de batterie UHV-220/30CF est conçu pour mesurer les valeurs de charge et de décharge des groupes de batteries et servir de charge de décharge contrôlée. Il réalise une décharge constante à une valeur définie en contrôlant en continu le courant de décharge.

Fonctions principales

• Utilisable seul ou en parallèle avec d'autres unités ; supporte la télécommande et la surveillance d'état.
• Intégration cinq-en-un : charge, décharge, détection par cellule, surveillance en ligne et activation.
• Surveillance sans fil de la tension monocellulaire (un module peut surveiller jusqu'à 12 cellules).
• Logiciel d'analyse avec fonction de décharge à distance ; hôte avec interface USB et stockage interne 2 Go.
• Architecture à double processeur pour améliorer la sécurité, la fiabilité et la précision ; la décharge peut être mise en pause et les paramètres modifiés sans arrêter le test.

Paramètres techniques

• Mode de fonctionnement : autonome, utilisation simultanée, télécommande et surveillance d'état.
• Groupes de batteries applicables : 48V / 110V / 220V / 380V.
• Plages de tension de charge : 48V : 40–60V ; 110V : 95–150V ; 220V : 190–300V ; 380V : 350–450V.
• Plages de courant de charge : 48V : 10–150A ; 110V : 1–80A ; 220V : 1–40A ; 380V : 1–20A.
• Plages de tension de décharge : 48V : 38–60V ; 110V : 80–135V ; 220V : 176–270V ; 380V : 300–460V.
• Plages de courant de décharge : 48V : 0–150A ; 110V : 0–150A ; 220V : 0–100A ; 380V : 0–50A.
• Précision du courant : 1%.
• Précision de la tension : 0,5%.
• Précision de la tension monocellulaire : 0,2%.
• Plage et résolution tension monocellulaire : 0,500V–16,00V (résolution 1 mV).
• Temps charge/décharge : 0–99 h 59 min (programmable).
• Alimentation : CA 220V / 380V.
• Refroidissement : refroidissement à air forcé.
• Dimensions : 610 × 390 × 675 mm ; Poids net : 61 kg ; roues universelles industrielles pour manutention.

Environnement de travail

• Température de fonctionnement : -5 à 50 °C ; température de stockage : -40 à 70 °C.
• Humidité relative : 0–90% (référence 40 ±2 °C).
• Altitude nominale : jusqu'à 4000 m.
• Bruit : < 60 dB.

Alimentation et sécurité

• Tension secteur : système monophasé trois fils 220V AC (-20% à +30%), fréquence 45–65 Hz.
• Essais de tenue de tension : entrée-boîtier 2200V DC 1 min ; entrée-sortie 2200V DC 1 min ; sortie-boîtier 700V DC 1 min.
• Norme de sécurité : conforme à EN61095 (indication fournie).

Câblage

• Entrée CA : prise GB adaptée pour câble 1–1,5 mm².
• Sortie CC : câble instrument 25 mm² avec fiche à connexion rapide (rouge = positif, noir = négatif).

Caractéristiques supplémentaires

• Fonctions intégrées pour les flux d'essai, de surveillance et d'activation.
• Modules de surveillance sans fil pour acquisition de données par cellule (jusqu'à 12 cellules par module).
• Interface USB et stockage interne 2 Go pour enregistrement local ; logiciel d'analyse compatible pour contrôle à distance.
• Pause et modification des paramètres pendant la décharge sans interrompre le test pour une plus grande flexibilité.

Modèle et spécifications

• Modèle : UHV-220/30CF.
• Systèmes applicables et plages : voir paramètres techniques ci‑dessus.
• Résumé des précisions : courant 1% ; tension 0,5% ; cellule 0,2%.
