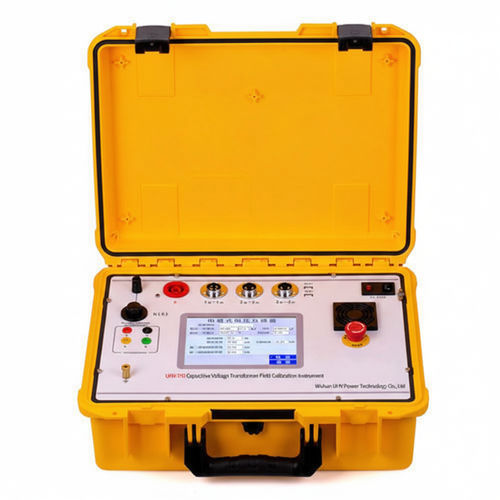

Calibrateur de tension UHV-740
anti-effractionparamètres électriquespour transformateur

Calibrateur de tension - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - anti-effraction / paramètres électriques / pour transformateur
Calibrateur de tension - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - anti-effraction / paramètres électriques / pour transformateur
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Wuhan UHV Power Technology Co.,Ltd.

Caractéristiques

Grandeur physique
de tension, anti-effraction, paramètres électriques
Applications
pour transformateur, pour transformateur de tension
Options
portable, à fonction de documentation, avec enregistreur de données intégré, informatisé
Température

Min: 5 °C
(41 °F)

Max: 40 °C
(104 °F)

Plage d'humidité

Min: 0 %

Max: 80 %

Tension

Min: 0 V

Max: 100 V

Description

Présentation du produit

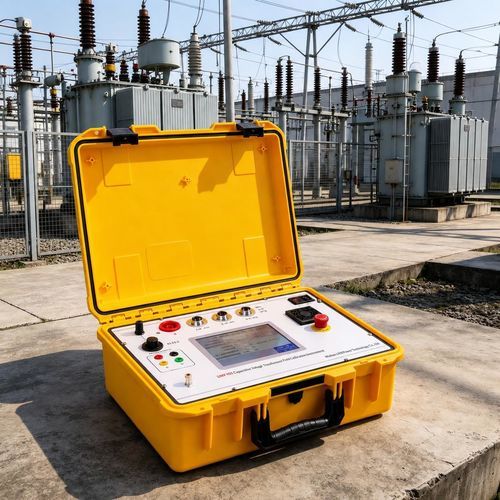

  • Le UHV-740 est un étalonneur de terrain tout-en-un pour la calibration sur site des transformateurs de tension capacitifs (CVT) et des transformateurs électromagnétiques (PT/GIS). Il réalise des mesures précises d'erreur de ratio et de phase en combinant des mesures basse tension et l'extrapolation de la courbe de charge du transformateur sur plusieurs rapports (6–500 kV/√3).


Fonctionnalités clés et avantages
  • Solution tout-en-un : supprime le besoin de sources d'appoint et de boîtes de charge en extrapolant la courbe de charge pour mesurer les erreurs PT/CVT (ratio et phase) à 20%–120% de charge conformément aux normes nationales.
  • Mesures complètes : prend en charge les erreurs de ratio et de phase PT/CVT, le ratio de tension partielle et la capacitance CVT, le ratio/tension PT intermédiaire, la résistance DC et les contrôles de polarité/ratio/câblage.
  • Efficacité et sécurité : test complet en une seule touche pour réduire les erreurs humaines et les risques ; fonctionnement <4 kV avec protection multi-couches ; technologie de conversion de fréquence rapide anti-interférences.
  • Conception orientée utilisateur : WINCE OS avec double mode (écran tactile/souris), schémas de câblage intuitifs et ports USB doubles pour export instantané des données ; 16 Go de stockage interne pour des millions d'enregistrements.


Principaux tests et paramètres mesurés
  • Mesure du ratio et des erreurs de phase des PT/CVT
  • Mesure du ratio de tension partielle et de la capacitance des CVT
  • Mesure du ratio et de la tension des PT intermédiaires
  • Mesure de la résistance DC
  • Vérifications de polarité, ratio et câblage


Caractéristiques techniques
  • Environnement d'exploitation : Température 5–40 °C ; Humidité relative <80% (25 °C) ; Altitude <4500 m ; Fréquence secteur 50 ± 0,5 Hz.
  • Types de transformateurs mesurables : GIS Electromagnetic (PT) et Capacitive Voltage Transformer (CVT).
  • Plage de tension primaire : 6–500 kV/√3 (tensions primaires non standard acceptées).
  • Tensions secondaires prises en charge : 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Précision de mesure d'erreur (ratio/phase) : 0,05 %.
  • Précision du ratio de pression partiel : 0,5 %.
  • Précision de mesure de la capacitance de tension partielle : 2 %.
  • Précision résistance DC : 0–0,1 Ω → 3 % ; 0,1–50 Ω → 1 %.
  • Plages de ratio du transformateur de référence interne : inclut 6 kV/100 V (et 6 kV/√3 /100 V/√3), 10 kV/100 V (et 10 kV/√3 /100 V/√3), 35 kV/100 V (et 35 kV/√3 /100 V/√3), 110 kV/100 V (et 110 kV/√3 /100 V/√3), 220 kV/100 V (et 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Classe de précision (référence interne) : 0,02 %.
  • Partie de vérification : Plage 0–100 V (erreur indicateur cadran 0,5 %) ; erreur de ratio 0,001 %–3 % (100 V) ; différence angulaire 0,00′–50′ (100 V) ; expressions d'erreur △X = ±(2%×X + 2%×Y ± 2 words) ; △Y = ±(2%×X + 2%×Y ± 2 words).
  • Admittance : 0,1 ms–99,9 ms.
  • Stockage et connectivité : 16 Go de stockage interne ; ports USB doubles pour export des données.
  • Dimensions (mm) : 496 × 394 × 185.
  • Poids : 14,0 kg.
