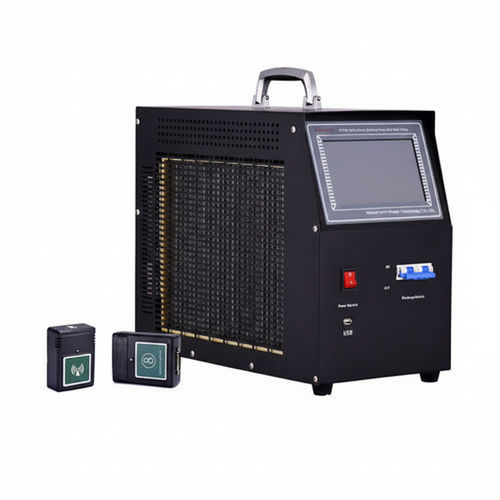

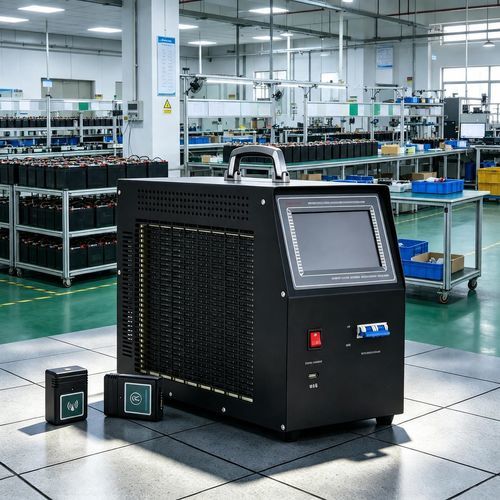

Banc de charge/décharge de test UHV-220/30FK

pour batteriecourant constantDC

Le UHV-220/30FK est un testeur intelligent de charge et décharge de batteries conçu pour des essais de décharge en courant constant hors ligne avec enregistrement complet du processus et protections multicouches.

Présentation

• Testeur de charge/décharge intelligent offrant une décharge en courant constant hors ligne avec régulation du courant en temps réel et arrêt automatique déclenché par des limites de tension, de temps ou de capacité. Équipé de la surveillance sans fil des tensions de cellules, d'un logiciel d'analyse PC (interface chinoise supportée), d'un port USB et d'une mémoire intégrée de 2 Go pour l'enregistrement complet des données.

Caractéristiques principales

• Plage de tension large : DC 10–600 V (selon configuration) pour prendre en charge plusieurs systèmes de batteries.
• Décharge en courant constant de précision : courant réglable pour une mesure précise de la capacité.
• Surveillance sans fil des cellules : modules surveillant jusqu'à 12 cellules simultanément pour des données de tension en temps réel.
• Logiciel d'analyse PC : revue des données et décharge contrôlée à distance (UI chinois prise en charge).
• Grande capacité de stockage : mémoire intégrée 2 Go et interface USB pour exportation.
• Conception Dual-CPU et protections multicouches pour une exploitation fiable.

Paramètres techniques

• Tensions de batterie applicables : 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Modes de fonctionnement : utilisation individuelle, fonctionnement parallèle/multiple, contrôle à distance et surveillance d'état pris en charge.
• Tension de décharge : DC 10V–300V (standard) ; DC 10V–600V (configuration large tension).
• Courant de décharge (selon configuration et plage de tension) :
  • Config A : 10–19V : 0–50 A ; 19–180V : 0–100 A ; 180–300V : 0–50 A.
  • Config B : 10–19V : 0–80 A ; 19–180V : 0–120 A ; 180–300V : 0–80 A.
  • Config C : 10–19V : 80 A ; 19–180V : 120 A ; 180–300V : 80 A ; 300–600V : 50 A.
  • Config D : 10–19V : 150 A ; 19–180V : 300 A ; 180–300V : 150 A ; 300–600V : 60 A.
• Précision du courant : 1 %.
• Précision de la tension : 0,5 %.
• Précision de la tension monomère : 0,2 %.
• Plage & résolution tension monomère : 0,500 V – 16,00 V (résolution 1 mV).
• Temps de charge/décharge réglable : 0 ~ 99 heures 59 minutes.
• Alimentation : AC 220 V.
• Refroidissement : refroidissement par air forcé.
• Boîtier : boîtier type pull en alliage d'aluminium.

Environnement de travail

• Dissipation thermique : refroidissement par air forcé.
• Température de fonctionnement : -5 ~ 50 °C ; Température de stockage : -40 ~ 70 °C.
• Humidité : humidité relative 0 ~ 90 % (à 40 ± 2 °C).
• Altitude nominale : jusqu'à 4000 m.
• Bruit : < 60 dB.

Alimentation & sécurité

• Alimentation fonctionnelle : système monophasé trois fils : 220 V AC (-20 % ~ +30 %), fréquence 45 ~ 65 Hz.
• Essais de tenue en tension : entrée‑boîtier : 2200 V DC 1 min ; entrée‑sortie : 2200 V DC 1 min ; sortie‑boîtier : 700 V DC 1 min.
• Norme de sécurité : conforme à EN61095 (selon indication).

Câblage

• Entrée CA : prise GB, adaptée pour câble 1 ~ 1,5 mm².
• Sortie CC : câble instrument 25 mm² avec connecteur rapide (rouge = positif, noir = négatif).

Caractéristiques / spécifications

• Modèle : UHV-220/30FK.
• Plage de tension : DC 10–600 V (selon version).
• Précisions : courant 1 % ; tension 0,5 % ; cellule 0,2 %.
• Mémoire & export : 2 Go intégrés, interface USB, logiciel PC.
• Surveillance cellules : modules sans fil jusqu'à 12 cellules par module.
• Refroidissement & boîtier : refroidissement par air forcé ; boîtier en alliage d'aluminium.
