Localisateur de canalisations UHV-515

de câbles souterrainsde canalisations souterrainesde tuyaux de gaz

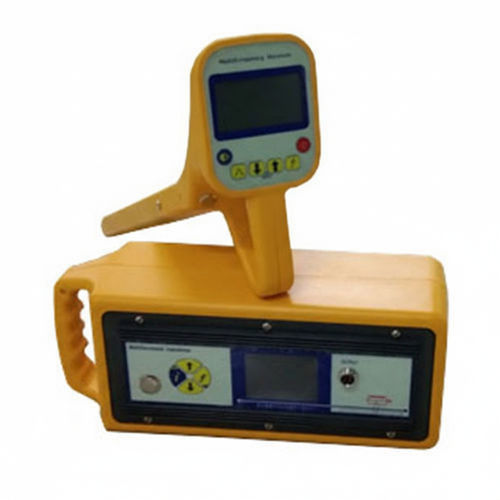

Le détecteur de canalisations intelligent UHV-515 est un système avancé multi-fréquences destiné à localiser câbles souterrains, fibres optiques et canalisations métalliques dans les infrastructures électriques, télécoms, distribution eau/gaz, chauffage urbain et sites pétrochimiques.

Présentation

• Émetteur haute puissance associé à un traitement intelligent du signal et à une analyse multi-fréquences automatisée pour positionnement, mesure de profondeur et identification de tracés ; adapté aux opérations de construction, d'inspection et de maintenance.

Affichage & Alimentation

• Écran graphique 3,6 pouces 240×128 points monochrome avec rétroéclairage contrôlable pour une visualisation claire.
• Section réceptrice avec caractéristiques d'extension de portée; émetteur (launcher) puissance 10 W pour augmenter la profondeur de détection.
• Batteries lithium rechargeables (récepteur >12 h) ; pack batterie dual pour l'émetteur avec autonomie continue ≥12 h (1 W), ≥8 h (5 W), ≥5 h (10 W) ; piles sèches en option pour portabilité.

Technologie de détection

• Support multi-fréquences : 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz.
• Filtrage narrowband professionnel et adaptation d'impédance automatique pour réduire les interférences ; système multi-antenne fournissant une lecture directe de la profondeur.

Capacités de mesure

• Mesure de courant direct (000–999 mA) pour identification de la cible et traçage, y compris la localisation de câbles sous tension 50 Hz.
• Ohmmètre intégré pour test de résistance de boucle et fonctions multimètre (continuité, test d'isolement).

Avantages opérationnels

• Gestion d'énergie optimisée pour des opérations prolongées sur le terrain et des sessions de détection longue durée rentables.
• Conçu pour la détection de canalisations et câbles profondément enterrés et sur de longues distances.

Paramètres produit / Spécifications techniques

• Récepteur : Fréquences actives 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz ; profondeur 0–6 m ; plage de courant 000–999 mA ; modes de réception : wide peak, valley, external device ; précision : 0–3 m = ±5% de la profondeur ; 3–6 m = ±10% ; indication de la force du signal sur LCD et par alerte sonore ; plage de gain auto/manuelle 0–100 dB ; batterie lithium rechargeable >12 h ; température de fonctionnement -20°C à 70°C ; dimensions (récepteur) 620 × 110 × 2300 mm ; poids 1,6 kg.
• Émetteur : Fréquences de sortie 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz ; modes de sortie : induction, connexion directe, pince (clamp) ; puissance de sortie 10 W ; tension 60 V ; courant max 1 A ; alimentation pack lithium dual ; protection automatique surchauffe/surtension ; affichage continu de l'état de batterie ; température ambiante -20°C à 50°C.
