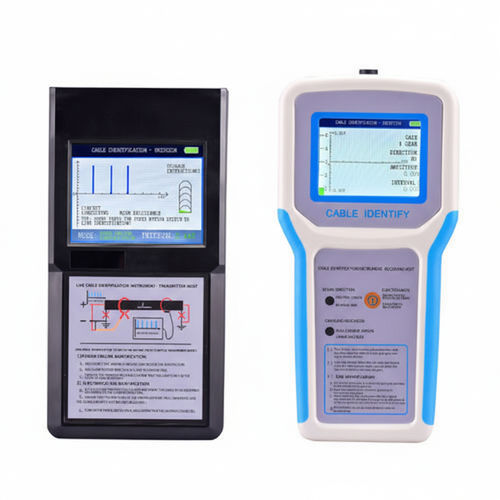

Identificateur de câbles de conducteur hors tension UHV-521repéreur de conducteur
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- repéreur de conducteur, de conducteur hors tension
Description
Présentation
Fonctionnalités
Caractéristiques techniques
Appellations alternatives
- Le UHV-521 est un système portable d'identification de câbles en ligne destiné à localiser et identifier un conducteur spécifique au sein d'un faisceau, sous tension ou hors tension. Conçu pour les chantiers électriques et les environnements câbles encombrés.
Fonctionnalités
- Émetteur alimenté par batterie lithium hauté énergie : fonctionnement sans alimentation 220 V sur site ; faible consommation et indication de niveau de batterie par paliers.
- Récepteur avec écran LCD couleur affichant simultanément direction, amplitude et intervalle du signal ; conservation de plusieurs signaux sur une axe temporel pour un jugement basé sur direction, amplitude et intervalle (jugement triple).
- Bobine de mesure flexible pour l'identification dans des configurations encombrées ou superposées où les étriers classiques ne peuvent être appliqués.
- Étriers de lancement permettant l'identification sous tension par couplage d'étrier pour modes d'identification complémentaires.
- Fourniture d'un boîtier de protection en ABS adapté au transport et à la protection sur chantier.
Caractéristiques techniques
- Émetteur
- Modèle : UHV-521
- Tension de charge : DC 5V
- Consommation : ≤ 3W
- Autonomie : ≥ 12 h
- Intervalle de signal : ≈ 2 secondes
- Diamètre intérieur étrier de lancement : ≥ 125 mm
- Température d'utilisation : -35℃ ～ +55℃
- Humidité relative : ≤ 95 % HR
- Récepteur
- Tension de charge : DC 5V
- Consommation : ≤ 1W
- Méthodes d'identification : direction, amplitude, intervalle (base de jugement triple)
- Sensibilité de réception : puissance - résistance circuit terre ≤ 500 Ω ; sous tension - résistance circuit terre ≤ 200 Ω
- Autonomie : ≥ 12 h
- Température d'utilisation : -35℃ ～ +55℃
- Humidité relative : ≤ 95 % HR
- Dimensions et boîtier
- Dimensions du boîtier : 520 mm × 350 mm × 170 mm
- Boîtier de protection : ABS
Appellations alternatives
- On line Cable Identifier
- Identificateur de câble en ligne
- Identificateur de câble actif
