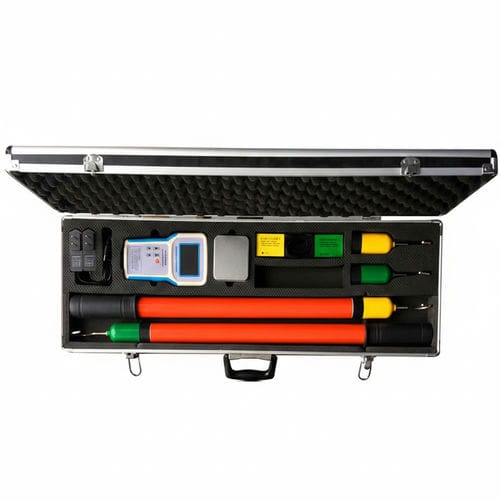

Phasemètre numérique TAG-9000

multifonction

Le TAG-9000 est un testeur de phase haute tension (HV) sans fil et à distance, conçu pour vérifier la concordance des phases, contrôler la correcte marquage de la séquence de phase par couleur et détecter la phase sur des lignes sous tension, y compris pour connexions de réseau rapprochées ou réseaux en anneau. Il est adapté aux lignes de transmission AC de 5 V à 220 kV, à la détection de phase en affichage secondaire et à la détection de ligne sous tension.

Caractéristiques principales

• Transmission sans fil combinée à la synchronisation GPS pour une utilisation sûre, fiable et simple.
• Indications vocales par une voix humaine pour les résultats de mesure et les étapes d’utilisation.
• Écran couleur 3,2 pouces affichant la différence de phase, la fréquence, le diagramme vectoriel et le résultat (même/différente phase) pour deux lignes simultanément, ainsi que le nombre de satellites GPS, le statut de synchronisation et l’heure.
• Arrêt automatique après 1 heure d’inactivité pour économiser la batterie.
• Émetteur et récepteur équipés de batteries lithium rechargeables ; chargeur 5 V fourni. Batterie hôte : 18650 2500 mAh ; batterie émetteur : 14430 450 mAh.
• Prise en charge du phasage à distance : distance entre unités de 0,3 km à 800 km ; portée en champ libre locale émetteur–récepteur ≈ 100 m.

Précautions de sécurité

• Les tests sur site doivent respecter les normes de distance de sécurité pour essais haute tension établies par l’autorité électrique.
• La configuration standard comprend une perche isolée de 3 m adaptée aux tensions ≤ 220 kV ; pour > 220 kV utiliser des perches isolées plus longues conformément à la réglementation locale.
• Lors de l’utilisation avec une perche isolante, ne pas tenir l’appareil au‑delà de la position de la poignée de la perche isolante.

Entretien et conservation

• Charger complètement l’instrument avant un stockage prolongé.
• Ne pas stocker le produit dans des environnements humides, à haute température ou poussiéreux.
• La perche isolante doit subir un essai de tenue en tension avant la première utilisation, puis un contrôle annuel.

Caractéristiques / spécifications techniques

• Précision de la différence de phase : erreur ≤ 5°
• Précision de la fréquence : ±0,1 Hz
• Plage de mesure de tension croisée : 5 V ～ 220 kV
• Portée maximale en champ libre (émetteur ↔ récepteur) : environ 100 mètres
• Distance entre deux unités lors du phasage à distance : 0,3 km à 800 km
• Courant de fuite en mesurage haute tension : < 10 μA
• Consommation en fonctionnement (émetteur) : < 0,1 W
• Consommation en fonctionnement (récepteur) : < 0,3 W
• Environnement de travail : -35 °C à +45 °C ; humidité ≤ 95% HR
• Poids total de l’appareil : environ 11 kg
• Dimensions de l’emballage (L × l × H) : 71 cm × 26 cm × 11 cm
• Batterie hôte : cellule 18650, capacité 2500 mAh
• Batterie émetteur : 14430, capacité 450 mAh
• Affichage : écran couleur 3,2 pouces montrant différence de phase, fréquence, diagramme vectoriel, résultats même/différent pour deux lignes et informations GPS
