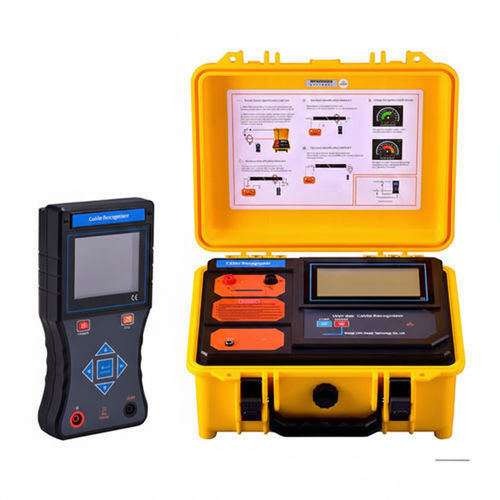

Identificateur de câbles de conducteur hors tension UHV-520

repéreur de conducteur

UHV-520 Testeur d'identification de câble d'alimentation hors ligne conçu pour identifier un câble cible parmi plusieurs câbles afin d'éviter les accidents liés à la coupure de câbles sous tension. Le système associe un émetteur alimenté par batterie et un récepteur à écran LCD couleur pour fournir une identification claire et multicritères dans les faisceaux encombrés.

Fonctionnalités

• Hôte émetteur alimenté par batterie lithium haute énergie : pas de 220 V requis sur site ; conception compacte, faible consommation et indication de niveau de batterie multi-niveaux.
• Hôte récepteur avec écran LCD couleur affichant direction, amplitude et intervalle des signaux de manière synchrone ; plusieurs signaux sont conservés sur l'axe temporel pour améliorer la précision d'identification.
• Bobine de mesure flexible permettant l'identification là où des étriers rigides ne peuvent pas être appliqués, résolvant les problèmes d'encombrement et de chevauchement des câbles.
• Comprend un étrier de lancement pour l'identification sous tension par couplage d'étrier, autorisant les usages hors ligne et en charge avec un seul instrument.
• Boîtier de protection en ABS haute résistance pour la protection de l'instrument et le transport en environnement de chantier difficile.

Hôte émetteur

• Tension de charge : DC 5V
• Consommation d'énergie : ≤ 3W
• Autonomie : ≥ 12 h
• Intervalle de signal : ≈ 2 secondes
• Diamètre intérieur de l'étrier de lancement : ≥ 125 mm
• Température d'utilisation : -35℃ ～ +55℃
• Humidité ambiante : ≤ 95% HR

Hôte récepteur

• Tension de charge : DC 5V
• Consommation d'énergie : ≤ 1W
• Critères d'identification : direction, amplitude, intervalle (jugement triple)
• Seuils de sensibilité de réception : puissance–terre ≤ 500 Ω ; tension–terre ≤ 200 Ω
• Autonomie : ≥ 12 h
• Température d'utilisation : -35℃ ～ +55℃
• Humidité ambiante : ≤ 95% HR

Dimensions

• Taille du boîtier : 520 mm × 350 mm × 170 mm

Surnoms

• Identifiant du câble d'alimentation
• Identifiant de câble hors ligne
• Identification des câbles
• Testeur d'identification de câble

Caractéristiques / spécifications techniques

• Modèle : UHV-520
• Tension de charge émetteur et récepteur : DC 5V
• Consommation émetteur : ≤ 3W
• Consommation récepteur : ≤ 1W
• Autonomie batterie : ≥ 12 heures (émetteur et récepteur)
• Intervalle d'émission de signal : ≈ 2 secondes
• Diamètre intérieur de l'étrier de lancement : ≥ 125 mm
• Seuils de sensibilité : puissance–terre ≤ 500 Ω ; tension–terre ≤ 200 Ω
• Plage de température d'utilisation : -35℃ à +55℃
• Humidité maximale : ≤ 95% HR
• Boîtier : ABS haute résistance
• Dimensions du boîtier : 520 × 350 × 170 mm
