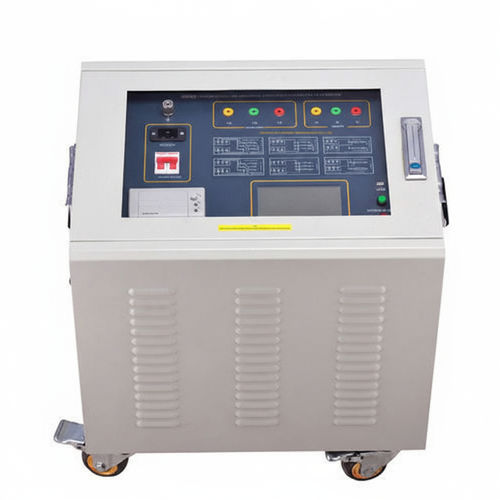

Testeur de capacité UHV-525pour haute tensionde puissancefréquence
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de test
- pour haute tension, de puissance, de capacité, fréquence
- Produit testé
- pour câble, pour équipement électrique, de moteur électrique
- Applications
- pour système d'alimentation
- Configuration
- mobile
- Autres caractéristiques
- numérique, avec écran LCD, avec mémoire
Description
Présentation
Fonctionnalités
Caractéristiques techniques
Notes d'utilisation et livraison
- Le testeur de paramètres de câble de transmission UHV-525 est un instrument de terrain pour la mesure de précision des paramètres en fréquence industrielle sur les lignes de transmission haute tension (aériennes, câbles souterrains, hybrides). Il mesure capacitance, impédance, angle d'impédance et résistance et convient aux essais sous alimentation réseau ou groupe électrogène après coupure.
Fonctionnalités
- Conception intégrée et compacte : regroupe des fonctions traditionnellement réparties sur plusieurs appareils dans un seul boîtier portable pour faciliter le transport et l'intervention sur site.
- Alimentation simple : fonctionnement sur réseau AC 220 V, évitant la nécessité de 380 V sur site.
- Circuit anti-induction breveté (n° de brevet 201020687669.X) offrant une résistance élevée aux tensions induites (jusqu'à 10 kV) et une immunité renforcée aux courants induits.
- Conversion de fréquence et filtrage numérique : fréquence de sortie commutable (45 Hz / 55 Hz) avec filtrage numérique pour réduire les interférences de fréquence industrielle.
- Processeur numérique haute vitesse : traitement rapide et précis des signaux de mesure et des calculs.
- Câblage externe minimal et manipulation simplifiée : mesure des impédances et capacités en séquence positive/zéro avec réduction des opérations de câblage et amélioration de la sécurité sur site.
- Stockage de grande capacité et export : enregistrement horodaté jusqu'à 200 jeux de mesures et export via clé USB pour consultation et génération de rapports.
- Sécurité opérationnelle : détection automatique de la mise à la terre bloquant l'utilisation si la terre est insuffisante.
- Grand écran tactile complet : interface à menus pour des opérations de mesure guidées et simplifiées.
Caractéristiques techniques
- Conditions d'utilisation : -20℃ ～ 50℃ ; HR < 80 %.
- Principe anti-interférence : conversion de fréquence avec filtrage numérique.
- Alimentation : AC 220 V ± 10 % ; générateur recommandé ≥ 3 kW pour essais en alimentation par groupe.
- Tension de sortie maximale : AC 250 V.
- Précision de la tension : 0,5 %.
- Précision du courant : 0,5 %.
- Courant de sortie maximal : 8 A.
- Fréquence de sortie : 45 Hz, 55 Hz.
- Plages de mesure : capacité 0,01 ~ 30 μF ; impédance 0,01 ~ 400 Ω ; angle d'impédance -90° ～ +90°.
- Résolution de mesure : capacité 0,0001 μF ; impédance 0,0001 Ω ; angle d'impédance 0,0001°.
- Précision mesure — capacité : ≥ 1 μF : ±1 % lecture ±0,01 μF ; < 1 μF : ±2 % lecture ±0,01 μF.
- Précision mesure — résistance : ≥ 1 Ω : ±1 % lecture ±0,01 Ω ; < 1 Ω : ±2 % lecture ±0,01 Ω.
- Précision angle d'impédance : ±0,2° (tension > 1,0 V) ; ±0,3° (tension 0,2 V ～ 1,0 V).
- Courant anti-brouillage : 30 A.
- Tension d'induction tolérée : 10 kV.
- Dimensions d'installation (L × l × H) : 550 × 430 × 530 mm.
- Mémoire : 200 ensembles ; export via clé USB.
- Poids : 60 kg.
- Noms alternatifs : Testeur de paramètres de câble ; Testeur de câble.
Notes d'utilisation et livraison
- Export des données via USB pour analyse sur PC et génération de rapports ; galerie produit disponible avec images haute résolution.
- Pour les essais en alimentation par générateur, utiliser un générateur ≥ 3 kW et vérifier la stabilité d'alimentation avant la mesure.
- Effectuer la vérification de la mise à la terre avant toute opération ; l'appareil bloque la mise en service si la mise à la terre est insuffisante pour garantir la sécurité.
