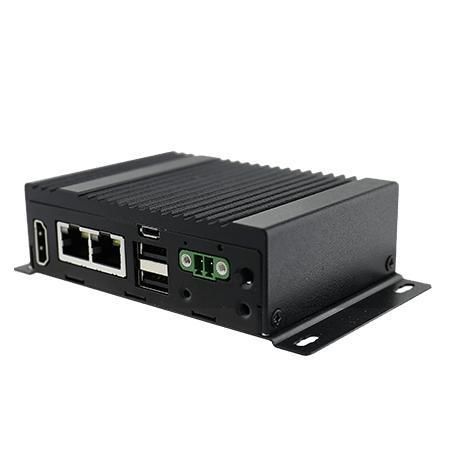

Passerelle industrielle EACIM20

IoTsans filWLAN

Résumé
La Winmate EACIM20 est une passerelle IoT industrielle A53 quadricœur destinée à l'automatisation industrielle, aux systèmes embarqués et aux applications critiques. Elle propose un boîtier métallique sans ventilateur, un format compact, plusieurs options de montage et une intégration sécurisée edge-to-cloud.

Principales caractéristiques

• Processeur ARM A53 Quad-core 2,0 GHz
• Boîtier métallique sans ventilateur
• 4 Go LPDDR4, 32 Go eMMC embarqués
• Taille compacte : 100 x 70 x 31 mm (une couche)
• Montage : bureau, mural, VESA, rail DIN
• Certifié Microsoft Azure pour l'IoT
• Supporte Android (par défaut) ou variantes Linux

Présentation & usages
L'EACIM20 offre une plate-forme compacte et fanless pour un fonctionnement fiable en espaces contraints, en environnements poussiéreux ou à ventilation limitée. Elle permet l'intégration sécurisée edge-to-cloud pour l'agrégation, le filtrage et la transmission des données depuis plusieurs dispositifs edge. Cas d'usage typiques : automatisation industrielle, contrôle embarqué, collecteurs de données distants, signalétique numérique basique et nœuds IIoT.

Certifications

• Microsoft Azure Certified for IoT
• CE
• FCC
• IP30

Extensions & connectivité
Plate-forme compatible avec modules d'extension optionnels (RS232/422/485 isolés, E/S numériques, CANbus, USB) et modules sans fil optionnels (WLAN/BT/WWAN). Plusieurs ports RJ45 Gigabit permettent la segmentation réseau et des communications filaires fiables. Sortie HDMI en option selon SKU.

Détails produit

• Processeur : ARM A53 (Quad Core 2.0 GHz)
• Mémoire : 4 Go LPDDR4 (soudée)
• Stockage : 32 Go eMMC (embarqué)
• Sécurité/gestion : conformité SOTI MobiControl
• OS : Android 11 (par défaut, évolutif vers Android 13) ; Linux Yocto 5.15.47 (option) ; Ubuntu Server 22.04 (option)
• USB : 2 x USB 2.0 Type-A ; 1 x USB2.0 OTG (Micro USB) avec support ADB
• LAN : jusqu'à 2 x Gigabit RJ45 (selon variante)
• Vidéo (option) : 1 x HDMI (jusqu'à 1080p/30Hz)
• Alimentation : 9~36 V DC via bornier 2 broches
• Boutons : Power et Reset

Mécanique

• Dimensions : 100 (L) x 70 (H) x 31 (P) mm (une couche) ; 100 x 70 x 61 mm (double couche)
• Poids : 0.4 kg (une couche) ; 0.5 kg (double couche)
• Refroidissement : conception sans ventilateur
• Montage : bureau (par défaut), mural, VESA, rail DIN

Environnement

• Humidité de fonctionnement : 30% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 55°C
• Température de stockage : -15°C à 70°C
• Chocs : IEC 60068-2-27 (en fonctionnement)
• Vibrations : IEC 60068-2-64 (en fonctionnement)

Informations de commande
SKUs disponibles : référence de base et variantes avec WLAN/BT et/ou WWAN, plus modules d'extension optionnels pour série, E/S numériques, CANbus et USB. Contactez le service commercial pour la configuration et les références SKU.
