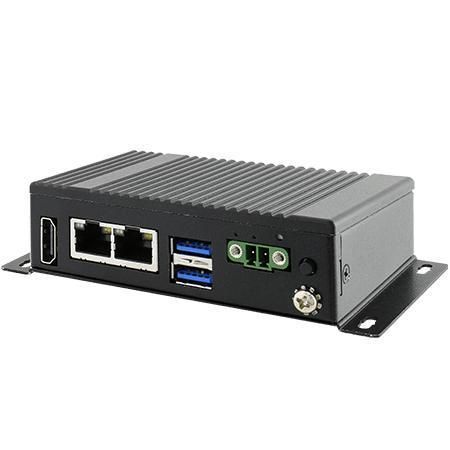

Ordinateur box EACIL20

embarquéIntel® Apollo Lakeintel® celeron® N3350

Présentation
Le Winmate EACIL20 est un ordinateur embarqué industriel sans ventilateur basé sur un processeur Intel® Celeron® N3350 (Apollo Lake). Conçu pour l'automatisation industrielle, les systèmes embarqués et les applications critiques, il offre un format compact, un châssis métallique et plusieurs options d'extension et de montage pour intégration OEM et intégrateurs système.

Principales caractéristiques

• Intel® Apollo Lake N3350 1,1 GHz (mode burst jusqu'à 2,4 GHz)
• Refroidissement passif (fanless)
• Format compact : 100 x 70 x 31 mm (one layer)
• Conception modulaire pour modules d'extension I/O
• Montage : bureau, mural (par défaut), VESA et rail DIN en option
• Certifications cloud : Microsoft Azure IoT et AWS IoT Greengrass

Certifications

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Atouts produit

• Châssis compact fanless adapté aux environnements industriels
• Double Ethernet Gigabit pour séparation des réseaux OT/IT
• Ports USB 3.2 Gen1x1 et HDMI optionnel
• Support matériel TPM 2.0
• Compatibilité OS : Windows 10 IoT Enterprise (64-bit) et Linux Ubuntu 20.04 (option)

Modules d'extension (exemples)

• EACWSLT-222 : WWAN (SIM simple)
• EACWSLT-231 : 3-port RS232/422/485 avec isolation (par défaut RS232)
• EACWSLT-232 : 16 canaux digital I/O avec isolation
• EACWSLT-233 : 2-port CANBUS avec isolation
• EACWLST-234 : 3-port USB 2.0
• EACWLST-235 : 2-port RS232/422/485 avec isolation
• EACWLST-236 : 2-port Giga-LAN
• EACWLST-237 : WWAN (SIM double)

Dimension & environnement
Dimensions : 100 (L) x 70 (H) x 31 (P) mm (one layer) ; 100 x 70 x 61 mm (double layer). Poids : 0,4 kg (one layer) ; 0,5 kg (double layer). Boîtier : metal housing. Refroidissement : fanless. Humidité d'utilisation : 30% à 90% RH non-condensante. Température de fonctionnement : 0 °C à 55 °C. Température de stockage : -15 °C à 70 °C. Chocs & vibrations : IEC 60068-2-27 / IEC 60068-2-64. Indice IP : IP30.

Entrées/Sorties & Interfaces

• USB : 2 x USB3.2 Gen1x1 (Type-A)
• LAN : 2 x Gigabit LAN (RJ45)
• Vidéo : 1 x HDMI 1.4 (optionnel)
• Expansion : 1 x full-size mPCIe ; 1 x mini PCIe ; 2 x USB2.0 wafer
• Indicateur : LED d'alimentation
• Alimentation : 1 x 9~36V DC via bornier 2-pin

Commandes & boutons

• 1 x bouton Power
• 1 x bouton Reset

Mémoire & stockage

• Mémoire : 4 GB LPDDR4
• Stockage : eMMC 32 GB onboard (par défaut) ; options eMMC 64/128 GB ; SSD 128/256/512 GB en option

Sécurité & sans fil

• TPM 2.0
• WLAN / Bluetooth / WWAN : support en option (nécessite SKU ou module d'extension et antennes)

Alimentation & Accessoires

• Entrée : 9~36V DC via bornier 2-pin
• Adaptateur optionnel : 12V / 36W
• Accessoires : guide de démarrage rapide, câble adaptateur bornier, câble DC open-wire, antennes externes WLAN/WWAN (selon SKU), kits VESA / DIN-Rail optionnels

Applications & cas d'usage

• Collecte de données en usine et edge computing (agents SCADA Windows)
• Bâtiments intelligents : gestion HVAC et éclairage
• Contrôleur de kiosque / HMI avec sortie HDMI
• Gateway IIoT, conversion de protocoles et intégration cloud

Caractéristiques techniques

• Processeur : Intel® Celeron® N3350 1.1GHz (jusqu'à 2.4GHz) par défaut ; Intel® Pentium® N4200 optionnel
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC 32 GB onboard (par défaut) ; eMMC 64/128 GB optionnel ; SSD 128/256/512 GB optionnel
• Ethernet : 2 x Intel® Gigabit Ethernet Controller
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu 20.04 (option)
