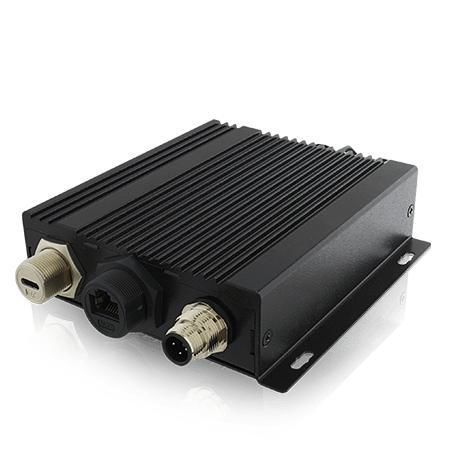

PC edge EACIL67

boxde bureauembarqué

Présentation
Le EACIL67 est un mini PC passerelle IoT certifié IP67, sans ventilateur, conçu pour l'automatisation industrielle, les systèmes embarqués et les applications edge critiques. Basé sur la plateforme Intel® Apollo Lake (Intel® Celeron® N3350 par défaut ; Intel® Pentium® N4200 en option), il dispose d'un boîtier métallique compact, de connecteurs M12 étanches, d'un port USB Type-C (M12) en Alt Mode (DisplayPort/USB/PD) et est certifié pour intégration cloud avec Microsoft Azure et AWS IoT Greengrass.

Points clés

• Processeur Intel® Celeron® N3350 (1,1 GHz, jusqu'à 2,4 GHz) par défaut ; Intel® Pentium® N4200 en option
• Protection complète IP67 pour environnements poussiéreux/humides
• Connecteurs M12 étanches et boîtier métallique
• USB Type-C (M12) Alt Mode : sortie DisplayPort A/V, données USB, Power Delivery jusqu'à 15W (5V/3A)
• Refroidissement passif (sans ventilateur)
• Format compact et options de montage (bureau, mural, VESA, rail DIN)

Certifications

• Microsoft Azure IoT certifié
• AWS IoT Greengrass certifié
• CE
• FCC
• IP67

Mises en avant et usages
Le EACIL67 fait office de passerelle entre capteurs/équipements de terrain et plateformes cloud pour les usines intelligentes, la supervision extérieure, la gestion de flotte et d'autres scénarios IIoT. Le châssis métallique sert de dissipateur pour le refroidissement passif. Des modules sans fil et des emplacements d'extension permettent des connexions spécifiques aux applications en environnement sévère.

Connectivité et extension

• USB : 1 x M12 USB 2.0 étanche ; 1 x M12 USB Type-C étanche (Alt Mode) supportant DisplayPort jusqu'à 3840 x 2160@60Hz, données USB et PD jusqu'à 15W (5V/3A)
• LAN : 2 x RJ45 Gigabit étanches (M12)
• Extension : 1 x slot full-size mPCIe ; 1 x mini PCIe
• Indicateur : 1 x LED d'alimentation
• Alimentation : entrée 9–36V DC via connecteur M12 étanche

Conception mécanique et montage

• Dimensions : 100 x 115 x 31 mm (sans fixation)
• Poids : env. 1,0 kg
• Montage : fixation bureau et murale (standard) ; VESA et rail DIN en option
• Boîtier : métal
• Refroidissement : design sans ventilateur (passif)

Environnement et fiabilité

• Humidité de fonctionnement : 10%–90% HR, non condensant
• Température de fonctionnement : -20°C à 60°C
• Température de stockage : -30°C à 70°C
• Choc : opérationnel, IEC 60068-2-27
• Vibration : opérationnel, IEC 60068-2-64
• Indice IP : IP67

Spécifications système (sélection)

• Processeur : Intel® Celeron® N3350 (par défaut) / Intel® Pentium® N4200 (option)
• Mémoire : 4 GB LPDDR3
• Stockage : eMMC 64 GB embarqué (par défaut) ; options mSATA SSD (64/128 GB)
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (I210-AT référencé)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit (option) ; Linux Ubuntu 18.04 / 20.04 (option)
• WLAN / BT : modules en option

Alimentation

• Entrée : 9–36V DC via connecteur M12 étanche
• Adaptateur : 12V 36W (optionnel)

Accessoires

• Guide de démarrage rapide, pilotes
• Câble M12 vers open wire DC
• Antenne WLAN externe (pour SKU WLAN)
• Kit de fixation VESA (option)
• Câble M12 vers open wire DC avec CANBUS (option)
• Câbles USB Type-C étanches (options)
• Câbles RJ45 étanches vers RJ45 standard (options)

Informations de commande (options)

• EACIL67-101-A464 — variante avec WLAN
• EACIL67-104-A464 — variante avec 1 port CANBUS isolé

Caractéristiques techniques

• Modèle : EACIL67
• Processeur : Intel® Celeron® N3350 / Intel® Pentium® N4200 (option)
• Mémoire : 4 GB LPDDR3
• Stockage : eMMC 64 GB embarqué ; options mSATA
• I/O : M12 USB2.0, M12 USB Type-C (DP Alt Mode / USB / PD 15W), 2 x LAN Gigabit M12
• Extension : full-size mPCIe + mini PCIe
• Alimentation : 9–36V DC (M12)
• Dimensions : 100 x 115 x 31 mm ; Poids : ~1,0 kg
• Température fonctionnement : -20°C à 60°C ; IP67
• Certifications : Microsoft Azure IoT, AWS IoT Greengrass, CE, FCC
