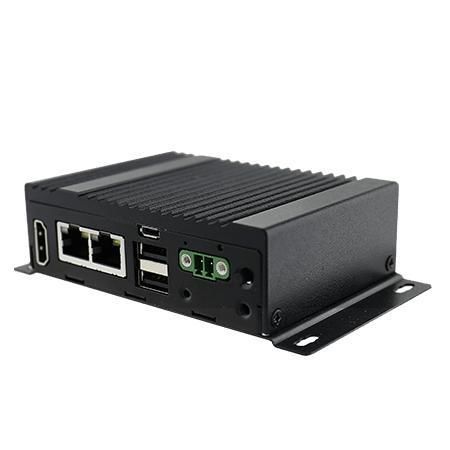

PC box EACFA20

de bureauembarquémural

Présentation
Le Winmate EACFA20 est un PC box industriel embarqué et passerelle IoT compact, sans ventilateur, basé sur le processeur NXP i.MX6 Dual Core 1.0 GHz. Il est conçu pour l'automatisation industrielle, les systèmes embarqués et les déploiements IIoT nécessitant une faible consommation, des extensions I/O modulaires et plusieurs options de montage.

Points forts

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Refroidissement passif sans ventilateur
• Format compact : 100 x 70 x 31 mm (one layer)
• Options de montage : bureau, mural (par défaut), VESA (option), rail DIN (option)
• Extension modulaire par slices pour I/O série, CANbus, digital I/O, WWAN, extension USB
• Microsoft Azure Certified for IoT ; AWS IoT Greengrass Certified

Certifications

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Indice d'étanchéité IP30

Spécifications système (points sélectionnés)

• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB par défaut, 2 GB optionnel
• Stockage : eMMC 16 GB embarqué par défaut, 32 GB optionnel ; microSD pris en charge
• Système d'exploitation : Linux Ubuntu 18.04 (variantes Yocto/Android disponibles)
• WLAN / BT / WWAN : support optionnel
• Modules d'extension : EACWSLT-222 (WWAN single SIM), EACWSLT-231 (3-port RS232/422/485 isolé), EACWSLT-232 (16-Channel Digital I/O isolé), EACWSLT-233 (2-port CANbus isolé), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 isolé)
• mPCIe / mini PCIe : 1 x full-size mPCIe ; 1 x mini PCIe

Mécanique

• Dimensions : 100 (L) x 70 (H) x 31 (P) mm (une couche) ; 100 x 70 x 61 mm (double couche)
• Poids : 0,4 kg (une couche) ; 0,5 kg (double couche)
• Boîtier : métal
• Refroidissement : conception passive sans ventilateur

Environnement

• Humidité de fonctionnement : 30% à 90% HR, non condensante
• Température de fonctionnement : 0°C à 55°C
• Température de stockage : -15°C à 70°C
• Choc et vibration : choc IEC 60068-2-27 ; vibration IEC 60068-2-64
• Indice IP : IP30

Entrées/sorties et connecteurs

• USB : 2 x USB 2.0 Type-A ; 1 x USB 2.0 OTG (Micro USB)
• LAN : 2 x Gigabit RJ45
• Vidéo : 1 x HDMI 1.4 (option)
• Serie / console : RS232 par défaut ; ports série supplémentaires via modules d'extension
• Indicateur : 1 x LED power
• Alimentation : 9~36 V DC via bornier 2-pin

Alimentation

• Plage d'alimentation : 9~36 V DC via bornier 2-pin
• Adaptateur (optionnel) : adaptateur 12 V 36 W AC-DC

Boutons et commandes

• 1 x bouton Power
• 1 x bouton Reset

Accessoires (fourni / option)

• Quick Start Guide
• Câble adaptateur bornier 2-pin vers 2.5Ø female
• Connecteur bornier 2-pin ; câble DC open wire
• Antenne WLAN externe (pour SKU WLAN)
• Antenne WWAN externe (pour SKU WWAN)
• Adaptateur AC-DC 12 V/36 W (optionnel)
• Kit de montage VESA (optionnel)
• Kit de montage rail DIN (optionnel)

Cas d'utilisation

• Passerelle IIoT pour usine intelligente, automatisation machine et supervision distante
• Convertisseur de protocole, ex. Modbus RTU vers MQTT
• Boîtier industriel Android pour exécution d'applications de contrôle

Caractéristiques techniques

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB par défaut / 2 GB optionnel
• Stockage: eMMC 16 GB par défaut / 32 GB optionnel ; microSD support
• OS: Linux Ubuntu 18.04 (variantes Android possibles)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (option), ports série via modules
• Expansion: full-size mPCIe, mini PCIe, multiples options d'extension (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Alimentation: 9~36 V DC (bornier 2-pin) ; adaptateur 12 V 36 W optionnel
• Dimensions: 100 x 70 x 31 mm (one layer) ; Poids: 0,4 kg
• Montage: bureau / mural (par défaut) ; VESA et rail DIN optionnels
• Température/humidité de fonctionnement: 0°C à 55°C ; 30%–90% RH non condensante
• Certifications: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
