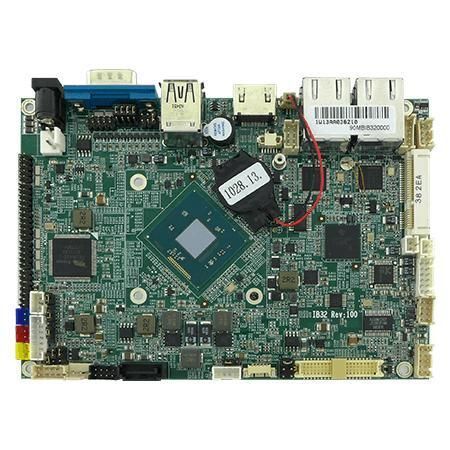

Carte mère 3.5" IB32

embarquéeIntel® Celeron N2930x86

Présentation
La IB32 est une carte mère intégrée x86 au format 3,5" conçue pour systèmes embarqués et applications industrielles à espace contraint. Elle intègre un processeur Intel® Celeron® N2930 et propose un ensemble d'E/S mêlant interfaces héritées et modernes pour commandes d'affichage, HMI et contrôleurs industriels.

Caractéristiques clés

• Format 3,5" (146 x 102 mm), single‑board computer x86
• Intel® Celeron® N2930 (1,83 GHz de base, jusqu'à 2,16 GHz en burst)
• 1 x DDR3L SO‑DIMM ; prise en charge jusqu'à 8 Go (1066/1333/1600 MHz selon documentation)
• VGA intégré, LVDS 24 bits double canal (40‑pin DF13), HDMI 1.4 (optionnel)
• 2 x Gigabit Ethernet (contrôleurs Intel®)
• Stockage & extension : 1 x SATA II ; emplacements mini PCIe / mPCIe pour SSD ou modules sans fil
• E/S : USB3.2 Gen1 (Type‑A) + plusieurs USB2.0 (externes/internes), 4 x COM, 12 x GPIO, 1394b, nombreux connecteurs internes pour alimentation, rétroéclairage, audio, ventilateur, OSD et debug

Certifications

• CE
• FCC

Détails produit
La IB32 place une plate‑forme Intel® Bay Trail‑M à faible consommation dans un SBC 3,5" adapté aux interfaces d'affichage et aux unités de contrôle compactes. La disposition des E/S privilégie l'accès frontal/haut pour faciliter l'intégration et la maintenance. L'extension mini PCIe permet d'ajouter des modules sans fil ou du stockage supplémentaire. Scénarios typiques : HMI industriels, passerelles embarquées et systèmes de contrôle intégrés nécessitant LVDS/VGA et connectivité moderne.

Spécifications techniques

• Modèle : IB32
• Processeur : Intel® Celeron® N2930 (1,83 GHz, burst jusqu'à 2,16 GHz)
• Mémoire : 1 x SO‑DIMM DDR3L 204‑broches ; 4 Go par défaut, option jusqu'à 8 Go
• Stockage : SSD 128 Go par défaut ; options 256/512 Go ; 1 x SATA II
• Ethernet : 2 x Gigabit LAN (RJ45)
• USB : 1 x USB3.2 Gen1 Type‑A externe ; USB2.0 externe + headers internes (jusqu'à 4 x USB2.0 interne)
• Série : 1 x RS232/422/485 externe (par défaut RS232) ; headers internes pour ports RS232 supplémentaires
• Affichage : LVDS 24 bits double canal (40‑pin DF13, par défaut) ; header VGA optionnel ; HDMI 1.4 optionnel
• Extension : emplacements mini PCIe / mPCIe pour SSD ou module Wi‑Fi
• Alimentation : entrée 12 V DC (jack 2.5φ) ; headers internes pour sorties 3.3V/5V/12V
• E/S internes : backlight (7‑pin), DIDO (14‑pin), contrôle luminosité VR, OSD (10‑pin), header audio (12‑pin), connecteurs haut‑parleur, batterie RTC, header debug BIOS
• Dimensions : 146 x 102 mm
• Température de fonctionnement : 0°C à 60°C ; stockage : -40°C à 70°C
• Humidité de fonctionnement : 10% à 95% HR, sans condensation

Accessoires inclus / optionnels

• Inclus : Guide d'installation
• Optionnels : câbles signal/power SATA, câble COM, câble USB 2‑ports, adaptateur 12V 84W, cordon secteur selon pays, heatspreader CPU, membrane, kit haut‑parleurs, modules mini PCIe (Wi‑Fi/SSD)
