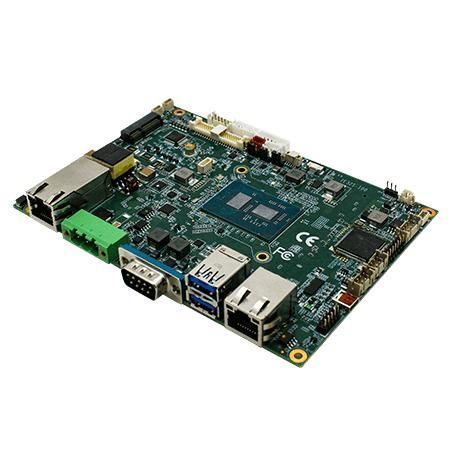

Carte mère 3.5" IE32S

Intel® Celeron®Intel® Elkhart lake SoCIntel®

Présentation
Ordinateur monocarte (SBC) industriel Winmate IE32S équipé du processeur Intel® Celeron® N6211 (Elkhart Lake). Plateforme x86 compacte 3,5 pouces conçue pour l'automatisation industrielle, les IHM compactes, le contrôle embarqué et les solutions Edge/IoT, offrant connectivité, E/S robustes et options de personnalisation pour une intégration transparente.

Principales caractéristiques

• Format 3,5 pouces (146 x 102 mm)
• Processeur Intel® Celeron® Elkhart Lake N6211 (jusqu'à 3.0 GHz)
• 1 x DDR4 SO-DIMM 3200 MHz, prise en charge jusqu'à 16 Go
• Graphisme Intel® UHD (10e génération)
• 2 x Ethernet 2,5 Gbps, dont un port avec fonction PoE (optionnel)
• 2 x USB 3.2 Gen2x1 (Type-A), 4 x USB 2.0 (via connecteur interne), 1 x RS232/422/485
• Support SSD M.2 B-Key 2242 SATA III (mention en en-tête: max. 512 Go ; spécifications détaillées listent options jusqu'à 2 To)

Présentation détaillée
Plateforme industrielle compacte et entièrement intégrée conçue pour fonctionner dans des environnements contraints. Composants et interfaces de qualité industrielle, options d'extension (M.2 pour SSD et WLAN/BT), multiples interfaces série et LAN 2.5 GbE (avec possibilité PoE PD). La page produit mentionne une large plage de tension d'entrée 9 V à 36 V dans la présentation, tandis que la fiche technique indique une entrée d'alimentation 12 V DC via un bornier 3 broches ; tenir compte de ces deux éléments lors de l'intégration.

Interfaces & extensions

• USB: 2 x USB 3.2 Gen2x1 (Type-A) externes ; connecteurs internes pour 4 x USB 2.0
• Serial: 1 x RS232/422/485 (par défaut RS232)
• LAN: 2 x 2.5 Giga LAN RJ45 (un port PoE PD optionnel conforme IEEE 802.3at)
• Video: 1 x Micro HDMI (optionnel) ; support interne LVDS et eDP (connecteur 40 pins DF13 / FPC)
• Expansion: 1 x M.2 2242 B-Key (SATA III SSD) ; 1 x M.2 2230 E-Key (module Wi‑Fi / BT optionnel)
• Alimentation interne: 1 x bornier 3-pin (entrée) ; sorties internes 5V (connecteur 2-pin) et autres headers pour périphériques

Certifications & environnement
Conforme CE et FCC. Températures et conditions indiquées sur la fiche technique : fonctionnement et stockage adaptés aux environnements industriels (voir détails dans la section Caractéristiques).

Caractéristiques / spécifications techniques

• Modèle: IE32S
• Processeur: Intel® Celeron® N6211 (jusqu'à 3.0 GHz)
• Mémoire: 4GB (par défaut), options 8GB / 16GB SO-DIMM DDR4 3200 MHz ; prise en charge jusqu'à 16 Go
• Stockage: 128GB SSD (par défaut) ; options 256GB, 512GB, 1TB, 2TB (M.2 2242 B-Key SATA III) — note: en-tête mentionne aussi prise en charge jusqu'à 512 Go
• Contrôleur Ethernet: 2 x Intel® Ethernet Controller (2.5 Gbps)
• Sécurité: TPM 2.0
• Systèmes d'exploitation pris en charge: Windows 11 IoT Enterprise 64-bit (optionnel), Windows 11 Pro 64-bit (optionnel), Windows 10 IoT Enterprise 64-bit (optionnel), Linux Ubuntu 22.04 (optionnel)
• WLAN / BT: support via M.2 2230 E-Key (optionnel)
• USB: 2 x USB 3.2 Gen2x1 (Type-A) externes ; connecteurs internes pour 4 x USB 2.0
• Serial: 1 x RS232/422/485 (par défaut RS232)
• Video: 1 x Micro HDMI (optionnel) ; 1 x 40pin DF13 pour LVDS (co‑lay eDP), option 40pin FPC LVDS
• Expansion: 1 x M.2 2242 B-Key (SATA III SSD) ; 1 x M.2 2230 E-Key (WLAN)
• Entrée alimentation: bornier 3-pin (spécifié 12V DC sur la fiche technique) ; la page présente une plage d'entrée 9 V à 36 V (à vérifier selon configuration)
• Power Rating: 12V DC
• PoE: PoE (PD) suit IEEE 802.3at (25 W)
• Backlight / Display: connecteurs pour rétroéclairage (1 x 7pin) et écran (LVDS/eDP)
• DIDO / IO interne: Digital I/O header 1 x 14pin (2x7)
• Audio: 1 x 12pin (2x6) pour Line in/Line out/Mic in ; connecteurs internes pour haut-parleurs (2 x 2pin)
• RTC / Batterie: 1 x 2pin pour batterie RTC
• Dimension: 146 x 102 mm (3,5 pouces)
• Température de fonctionnement (page produit): 0°C to 60°C (la présentation mentionne également une plage -40°C à +85°C pour certains contextes ; vérifier la configuration finale selon options de refroidissement)
• Température de stockage: -40°C to 70°C
• Humidité de fonctionnement: 10% to 95% RH, non condensing
• Certifications: CE, FCC
• Accessoires inclus: 1 x Installation Guide
• Accessoires optionnels listés: câble SATA, câble alimentation SATA, câble COM, câble USB 2.0 2 ports, adaptateur 12V 84W, cordon d'alimentation (varie selon pays), CPU heatspreader, membrane, haut-parleurs (2x), etc.
