Carte mère 3.5" IAN32
x86Intel® Processor N100Intel®

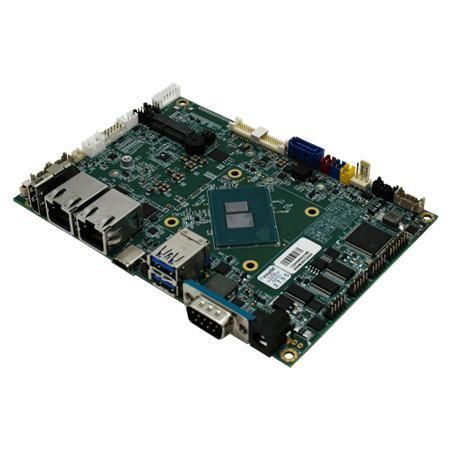

Carte mère 3.5" - IAN32 - Winmate, Inc. - x86 / Intel® Processor N100 / Intel®
Carte mère 3.5" - IAN32 - Winmate, Inc. - x86 / Intel® Processor N100 / Intel®
Carte mère 3.5" - IAN32 - Winmate, Inc. - x86 / Intel® Processor N100 / Intel® - image - 2
Carte mère 3.5" - IAN32 - Winmate, Inc. - x86 / Intel® Processor N100 / Intel® - image - 3
Carte mère 3.5" - IAN32 - Winmate, Inc. - x86 / Intel® Processor N100 / Intel® - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Winmate, Inc.

Caractéristiques

Format
3.5"
Processeur
x86, Intel® Processor N100
Chipset
Intel®
Mémoire
DDR5 SDRAM
Slots d'extension
M.2, M.2 Key M, M.2 Key E, SATA3
Applications
industrielle
Système d'exploitation
Linux® Ubuntu™, Windows 11
Fréquence de mémoire
DDR5 4800 MHz
Connectivité
LVDS, 2.5 GbE, USB 3.2, USB Type-C, HDMI, RJ45, RS-232, DisplayPort, eDP

Description

Présentation
  • Carte mère embarquée compacte au format 3,5 pouces (146 mm x 102 mm) conçue pour les applications industrielles, passerelles IoT et systèmes edge.
  • Équipée d'un processeur Intel® Processor N100 offrant des performances optimisées et une faible consommation d'énergie pour des déploiements embarqués fiables.
  • Conception d'alimentation robuste : prise en charge d'une entrée monophasée 12 V et, selon la documentation, prise en charge d'une large plage d'alimentation (9 à 36 V) pour une intégration flexible.
  • Conçue pour des environnements exigeants avec des options d'extension (M.2 pour SSD NVMe et modules sans fil / accélération IA) et une connectivité riche (double Ethernet 2,5 GbE, USB Type-C avec DisplayPort, HDMI en option).

Principales caractéristiques
  • Facteur de forme 3,5 pouces (146 mm x 102 mm)
  • Processeur Intel® N100
  • 1 x SO-DIMM DDR5 4800 MHz (jusqu'à 16 Go)
  • Double Ethernet 2,5 Gigabit intégré (2 x 2.5 GbE)
  • 1 port USB 3.2 Type-C (support DP Alt. Mode), 2 x USB3.2 Gen2 Type-A
  • 1 emplacement M.2 Key M pour SSD NVMe M.2 2280; possibilité d'ajouter un disque SATA III 2,5" selon configuration
  • Entrée d'alimentation 12 V DC (jack 2.5φ) — plage d'entrée documentée 9–36 V selon sources présentées

Certifications
  • CE
  • FCC

Caractéristiques / spécifications techniques
  • Processeur: Intel® Processor N100, 6M Cache, jusqu'à 3.40 GHz
  • Mémoire: 8 GB (standard), 16 GB (optionnel) — 1 x SO-DIMM, DDR5 4800 MHz, capacité max. 16 Go
  • Stockage: 1 x M.2 2280 M-Key NVMe SSD (ex. 128GB standard; 256GB/512GB/1TB/2TB/4TB optionnels); 1 x SATA III pour 2.5" SSD/HDD (jusqu'à 2TB) uniquement si NVMe absent
  • Contrôleur Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
  • Sécurité: TPM 2.0
  • Systèmes d'exploitation (optionnels): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (remarque: Wake on Touch non supporté sous Ubuntu)
  • WLAN / BT: support optionnel via M.2 (E-Key)
  • Ports USB: 2 x USB3.2 Gen2 Type-A, 1 x USB3.2 Gen2 Type-C (prise en charge DP Alt. Mode)
  • Ports série: 1 x RS232/422/485 (par défaut RS232)
  • LAN: 2 x 2.5 Giga LAN RJ45
  • Vidéo: 1 x HDMI 2.0b (optionnel) — résolution jusqu'à 4096x2160@60Hz (optionnel)
  • Expansion: 1 x M.2 2230 E-Key (pour module Wi-Fi); 1 x M.2 2230 E-Key (pour AI Acceleration Card, disponible uniquement si NVMe SSD absent)
  • Alimentation externe: 1 x 12V DC, 2.5φ DC jack; entrée interne: 1 x 2pin pour 12V DC in
  • Sorties d'alimentation internes: 1 x 2pin pour 3.3V out, 1 x 2pin pour 5V out, 1 x 2pin pour 12V out
  • USB interne: 2 x 8pin (2x4) pour 4 x USB 2.0
  • Ports SATA internes: 1 x SATA III (disponible seulement si NVMe absent) + 1 x 8pin (2x4) pour alimentation SATA
  • Affichage interne: 1 x 40pin DF13 pour LVDS (par défaut); 1 x 30pin DF13 pour eDP 1.4a (optionnel) — eDP optionnel : résolution jusqu'à 4096x2304@60Hz (1 lane)
  • Backlight: 1 x 7pin pour rétroéclairage
  • DIDO: 1 x 14pin (2x7) pour entrées/sorties numériques
  • VR / Contrôle luminosité: différentes prises 3pin pour contrôle du rétroéclairage, sélection PWM/DC, niveau 3.3V/5V
  • Ventilateur: 1 x 3pin pour ventilateur CPU
  • OSD: 1 x 10pin (2x5) pour contrôle OSD
  • Haut-parleur: 2 x 2pin pour haut-parleur
  • Batterie sauvegarde: 1 x 2pin pour batterie RTC
  • Audio: 1 x 12pin (2x6) pour Line in / Line out / Mic in
  • Dimensions mécaniques: 146 x 102 mm
  • Humidité de fonctionnement: 10% à 95% RH, sans condensation
  • Température de fonctionnement: spécifiée dans la fiche technique à 0°C à 60°C; la documentation présente aussi des mentions d'une tolérance étendue (-40°C à +85°C) selon configuration et contexte d'utilisation — vérifier la configuration produit finale
  • Température de stockage: -40°C à 70°C
  • Accessoire inclus: 1 x Installation Guide
  • Accessoires optionnels (exemples listés): câble SATA, câble d'alimentation SATA, câble COM, câble 2-Port USB 2.0 Type A, adaptateur 12V 84W, cordon d'alimentation (varie selon pays), dissipateur CPU, membrane, 2 x haut-parleurs
  • Power Rating: 12V DC in
