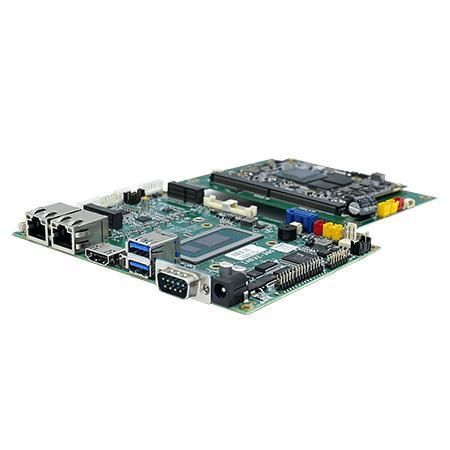

Carte mère 3.5" IAD32-MXM

x86Intel® Core i5-1235UIntel®

Présentation
La IAD32-MXM est une carte mère embarquée au format 3,5 pouces équipée d'un processeur Intel® Core™ i5 de 12e génération. Elle offre un bon équilibre entre performances et efficacité énergétique pour des applications industrielles et AIoT dans des espaces restreints. Sa conception supporte la mémoire DDR5 et les SSD NVMe pour des transferts rapides et une réactivité optimisée.

Principales caractéristiques

• Format 3,5 pouces (146 mm x 102 mm)
• Extension via carte fille M.2 Key-E vers MXM (extension taille totale 183 × 146 mm)
• Processeur Intel® Core™ i5 de 12e génération (Intel® Core™ i5-1235U 3.3GHz, up to 4.40 GHz)
• 1 emplacement SO-DIMM, DDR5 4800 MHz (jusqu'à 32 Go)
• Double Ethernet 2.5 Gigabit intégré
• 1 emplacement M.2 Key M pour SSD NVMe M.2 2280
• Entrée d'alimentation monotension 12 V

Détails fonctionnels

• Architecture hybride Intel® de 12e génération pour un calcul avancé et une optimisation des performances multicœurs.
• Extension MXM unique via une carte fille M.2 Key-E permettant d'intégrer des GPU discrets ou des modules d'accélération IA (ex. NVIDIA Ampere RTX A500/A1000/A2000 ou Ada RTX 2000A).
• Support de la mémoire DDR5 4800 MHz et d'un SSD NVMe M.2 pour une bande passante et des vitesses d'E/S élevées, adaptées aux applications gourmandes en données.
• Conception compacte 3,5" avec alimentation 12 V et connectivité Ethernet robuste, adaptée aux bornes interactives, contrôleurs d'automatisation industrielle et autres applications AIoT à faible encombrement.

Caractéristiques / spécifications techniques

• Processeur: Intel® Core™ i5-1235U 3.3GHz (up to 4.40 GHz)
• Mémoire: 1 x SO-DIMM DDR5 4800 MHz, 8GB (par défaut); options 16GB / 32GB
• Stockage: 1 x M.2 2280 M-Key NVMe SSD 256GB (par défaut); options 512GB / 1TB / 2TB; 1 x SATA III pour SSD/HDD 2.5" up to 2TB (optionnel)
• Contrôleur Ethernet: 2 x Intel® Ethernet Controller (2.5 Giga LAN RJ45)
• Sécurité: TPM 2.0
• Systèmes d'exploitation: Windows 11 IoT Enterprise 64-bit (optionnel); Windows 11 Pro 64-bit (optionnel); Linux Ubuntu 22.04 (optionnel, ne supporte pas Wake on Touch)
• WLAN / BT: Support en option
• Cartes graphiques via MXM (optionnel): NVIDIA Ampere RTX A500, A1000, A2000; MXM Ada RTX 2000A
• Ports USB (externes): 2 x USB3.2 Gen2x1 (Type-A)
• Ports série (externes): 1 x RS232/422/485 (par défaut RS232)
• Vidéo: 1 x HDMI 2.0 (optionnel)
• Ports d'expansion: 1 x M.2 2230 E-Key (pour module Wi‑Fi); 1 x M.2 2230 E-Key (pour carte GPU MXM)
• Entrée d'alimentation: 1 x 12V DC, jack 2.5φ; puissance nominale: 12V DC
• Internal IO - alimentation: 1 x 6pin pour 12V DC in
• Internal IO - sorties d'alimentation: 1 x 2pin bleu pour 3.3V DC out; 1 x 2pin rouge pour 5V DC out; 1 x 2pin jaune pour 12V DC out
• Internal IO - USB: 2 x 8pin (2x4) pour 4 x USB 2.0 internes
• Internal IO - série: 3 x 10pin (2x5) pour RS232 internes
• Affichage interne: 1 x 40pin DF13 pour LVDS (par défaut); option 1 x 30pin DF13 pour eDP 1.4a, résolution max jusqu'à 4096x2304@60Hz
• Rétroéclairage panneau: 1 x 7pin pour backlight
• SATA interne: 1 x SATA III + 1 x 8pin (2x4) pour alimentation SATA
• DIDO: 1 x 14pin (2x7) pour entrées/sorties numériques
• VR / contrôle luminosité: connecteurs pour contrôle backlight, VR/software et PWM/DC, et sélection de Niveau PWM 3.3V/5V
• Ventilateur: 1 x 3pin pour CPU fan
• OSD: 1 x 10pin (2x5) pour contrôle OSD
• Haut-parleur: 2 x 2pin pour speaker
• Batterie de sauvegarde RTC: 1 x 2pin
• Audio interne: 1 x 12pin (2x6) pour Line in / Line out / Mic in
• Certifications: CE, FCC
• Mécanique - Dimensions: 146 x 188 mm
• Environnement - Humidité de fonctionnement: 10% to 95% RH, non-condensante
• Environnement - Température de fonctionnement: 0°C to 60°C
• Environnement - Température de stockage: -40°C to 70°C
• Accessoires fournis / optionnels: 1 x Installation Guide (par défaut); options: câbles d'alimentation pour carte fille, câbles SATA, câbles COM, câbles USB 2.0, adaptateur 12V 120W, dissipateur CPU, membrane, haut-parleurs, etc.
