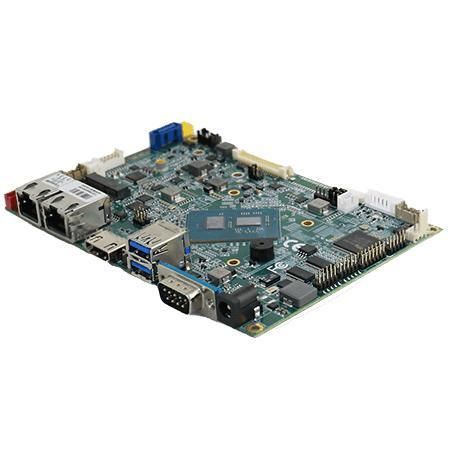

Ordinateur monocarte 3.5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 Key E

Présentation
Winmate IE32 est une carte mère embarquée x86 au format 3,5" (146 x 102 mm) équipée du processeur Intel® Celeron® Elkhart Lake N6211. Conçue pour les contrôles embarqués compacts, les interfaces HMI industrielles et les systèmes d'automatisation, elle offre des composants de niveau industriel, des E/S riches et des options d'extension M.2 pour stockage et modules sans fil.

Principales caractéristiques

• Format 3,5 pouces (146 x 102 mm)
• Processeur Intel® Celeron® N6211 (Intel® SoC intégré)
• 1 x DDR4 SO‑DIMM 3200 MHz, jusqu'à 16 Go
• 2 x LAN 2,5 Giga (RJ45)
• Support 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Emplacements M.2 2242 B‑Key (SATA III) et M.2 2230 E‑Key (Wi‑Fi)
• Plage d'alimentation et températures étendues possibles

Certifications

• CE
• FCC

Fonctionnalités principales
Propulsée par le processeur Intel® Celeron® N6211, l'IE32 propose un équilibre entre performances et consommation/thermique adapté aux charges embarquées x86. Son format 3,5" permet d'intégrer des interfaces réseau haut débit et des entêtes internes afin de réduire l'encombrement du châssis dans les installations avec contraintes d'espace.

Points techniques

• Processeur: Intel® Celeron® N6211 (jusqu'à 3.0 GHz)
• Mémoire: 4 Go par défaut; options 8 Go / 16 Go; DDR4 3200 MHz, max. 16 Go
• Stockage: SSD 128 Go par défaut; options 256 Go / 512 Go / 1 To / 2 To; 1 x SATA III pour 2.5"; M.2 2242 B‑Key pour SSD SATA III
• Réseau: 2 x Intel® 2.5 Giga LAN (RJ45)
• Sécurité: TPM 2.0
• Systèmes: support optionnel Windows et Linux (ex. Windows 11 IoT, Ubuntu 22.04)

Ports E/S

• USB externes: 2 x USB 3.2 Gen2x1 Type‑A
• USB internes: 2 x 8‑broches (2x4) pour 4 x USB 2.0
• Série: 1 x RS232/422/485 externe (par défaut RS232); 2 x entêtes 10‑broches pour RS232 internes
• LAN: 2 x RJ45 2.5 Giga
• Vidéo: LVDS via 40‑broches DF13 (par défaut); HDMI 2.0 et eDP (30‑broches DF13) en option
• Expansion: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; entête 8‑broches pour alimentation SATA
• Alimentation: 1 x 12V DC (jack 2.5φ) et entête interne 2‑broches

Entrées/sorties internes

• Entée alimentation: 1 x 2‑broches pour 12V DC
• Sorties alimentation: 3.3V / 5V / 12V via entêtes 2‑broches
• Connecteurs d'affichage: 40‑broches DF13 (LVDS), 30‑broches DF13 (eDP optionnel)
• Rétroéclairage: 1 x 7‑broches
• DIDO: 1 x 14‑broches (2x7)
• Ventilateur: 1 x 3‑broches pour ventilateur CPU; entêtes OSD, audio et batterie RTC inclus

Mécanique

• Dimensions: 146 x 102 mm (format 3,5")

Environnement

• Température de fonctionnement: 0°C à 60°C
• Température de stockage: -40°C à 70°C
• Humidité: 10% à 95% HR, non condensante

Alimentation

• Entrée: 12V DC (par défaut); adaptateurs et variantes à large plage possibles

Accessoires (inclus / optionnels)

• Inclus: Guide d'installation
• Optionnels: câbles SATA signal/alimentation, câble COM, câble USB 2‑ports, adaptateur 12V 84W, cordon secteur selon pays, dissipateur CPU, membrane, haut‑parleurs

FAQ produit (résumé)

• Usage ciblé: contrôle embarqué, HMI industriel et automatisation — configurer en fonction du système global
• Soutien mémoire: DDR4 3200 jusqu'à 16 Go
• Stockage: M.2 2242 B‑Key SATA III et SATA 2.5" optionnel
• Réseau: double LAN 2.5 G
• Affichage & E/S: LVDS par défaut; HDMI 2.0 et eDP en option
• Expansion sans fil: M.2 2230 E‑Key pour modules WLAN/BT
• Sécurité/OS: TPM 2.0; support Windows/Linux

Caractéristiques / spécifications techniques

• Modèle: IE32
• CPU: Intel® Celeron® N6211
• Mémoire: 1 x DDR4 SO‑DIMM 3200 MHz, max. 16 Go
• Stockage: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 externes + internes pour USB 2.0
• Ports série: jusqu'à 3 COM
• Dimensions: 146 x 102 mm
• Certifications: CE, FCC
