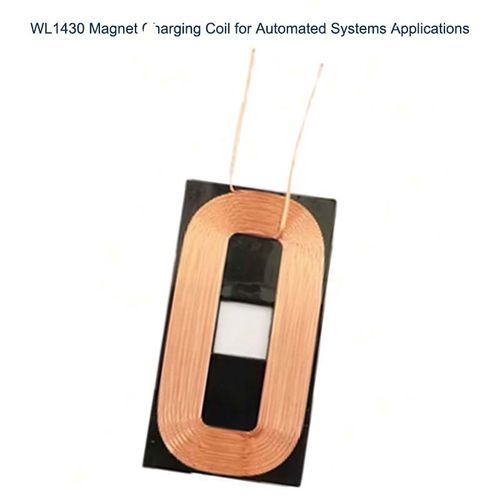

Inductance magnétique WL1430

bobinéeDCde circuit imprimé

Aperçu
Une bobine de charge magnétique est un composant électromagnétique conçu pour transférer de l'énergie électrique par couplage magnétique dans des systèmes de charge compacts. Elle convertit le courant d'entrée en un champ magnétique contrôlé et se couple avec une bobine réceptrice pour transmettre la puissance. Des aimants intégrés permettent un positionnement mécanique répétable et un alignement des interfaces de charge.

Principe de fonctionnement
La bobine fonctionne par induction électromagnétique : énergie électrique > bobine émettrice > champ magnétique > bobine réceptrice > énergie électrique. Les aimants intégrés améliorent l'alignement mécanique et le couplage magnétique pour une transmission plus constante.

• Considérations d'ingénierie : inductance, nombre de spires, section du fil, fréquence d'utilisation, tension d'entrée, puissance nominale, espacement des bobines, alignement magnétique, élévation de température, encombrement.

Principales caractéristiques
Les bobines de charge magnétiques offrent une intégration compacte et des paramètres électromagnétiques configurables. Caractéristiques types : dimensions et forme personnalisables, nombre de spires et inductance ajustables, choix du diamètre du fil, valeurs de tension/courant définies et température de fonctionnement nominale. Le positionnement magnétique favorise un alignement répétable. Options de montage : ruban adhésif, intégration PCB, boîtiers plastiques, structures métalliques ou modules de charge dédiés. Un enroulement contrôlé et des matériaux de qualité garantissent la stabilité électrique et la répétabilité en production.

Fiche technique
Brand: Weilong Technology
Model Number: WL1430
Product Size: 14*30*2 * 9 TS * 6.5 UH
Rated Power (W): 5 W or 10 W
Wire: 0.08 mm * 9 TS
DC Power Source: DC 5 V
DCR: 28.5 UH +/- 10%
Reset Time(s): Nil
Service Life: Nil
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Applications

• Appareils ménagers intelligents (stations de charge, appareils de cuisine connectés)
• Automatisation industrielle : AGV, robots, machines autonomes, systèmes d'inspection
• Électronique portable et appareils portables
• Capteurs, serrures connectées, dispositifs IoT alimentés par batterie
• Équipements médicaux de surveillance compacts et petits dispositifs médicaux

Avantages & Inconvénients

• Avantages : intégration OEM compacte, positionnement magnétique pour un alignement répétable, réduction de l'usure des connecteurs mécaniques, paramètres électriques et mécaniques personnalisables.
• Inconvénients : performances sensibles à l'alignement, à l'espacement et à la fréquence ; un mauvais alignement réduit l'efficacité ; la résistance de la bobine génère de la chaleur ; les pièces métalliques proches peuvent créer des pertes par courants de Foucault ; les conceptions haute puissance peuvent nécessiter une gestion thermique et de l'électronique supplémentaire ; les outillages personnalisés peuvent augmenter le coût.

Dépannage

• La charge ne démarre pas : vérifiez la tension d'entrée, le câblage, le contrôle de charge et la continuité de la bobine (ouverture de spires, fils endommagés).
• Faible puissance de charge : contrôlez l'alignement, l'espacement des bobines, l'inductance, la fréquence de fonctionnement et la charge du système ; un écart excessif réduit le couplage.
• Surchauffe de la bobine : vérifiez le courant de fonctionnement, la résistance d'enroulement, le cycle de service et la température ambiante ; la surchauffe indique parfois un fil sous-dimensionné ou un courant excessif.
• Charge intermittente : inspectez le positionnement magnétique, les jeux mécaniques et les sources de vibration affectant le couplage.
• Pertes électriques élevées : mesurez la résistance et l'inductance réelles et comparez aux spécifications ; inspectez la présence de pièces métalliques proches provoquant des courants de Foucault.
• Changements de performance après assemblage : validez la bobine dans le produit final — matériaux du boîtier, aimants, vis, blindages et composants PCB peuvent modifier le comportement électromagnétique.

FAQ — Sélection

• Qu'est-ce qu'une bobine de charge magnétique ? — Une bobine électromagnétique qui transfert de l'énergie par couplage magnétique ; des aimants peuvent être utilisés pour l'alignement dans les systèmes de charge.
• Peut-on la personnaliser ? — Oui ; tension, courant, puissance, inductance, résistance, fréquence, dimensions, diamètre du fil, enroulement et montage peuvent être adaptés aux besoins OEM.
• Comment améliorer l'efficacité ? — Optimiser l'alignement mécanique, réduire la distance entre bobines, choisir l'inductance et la fréquence appropriées, minimiser la résistance d'enroulement et éviter la présence de métal près de la bobine ; valider en condition d'assemblage final.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL1430
• Product Size: 14*30*2 * 9 TS * 6.5 UH
• Rated Power: 5 W or 10 W
• Wire: 0.08 mm * 9 TS
• DC Power Source: DC 5 V
• DCR / Inductance: 28.5 UH ±10%
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Install style: adhered tape
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
