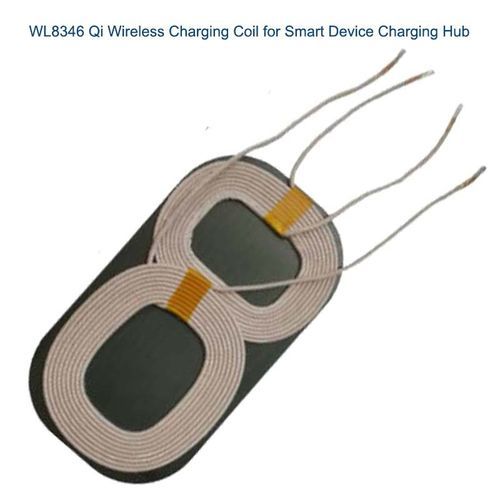

Bobine électromagnétique WL8346

de puissancedoublealimentée sans fil

Présentation
Le WL8346 est une bobine de charge compatible Qi conçue pour l'intégration dans les smartphones et l'électronique grand public compacte. La bobine joue le rôle d'émetteur/récepteur dans les systèmes de transfert d'énergie sans contact, privilégiant un format compact et une tenue thermique stable.

Résumé de la conception à double bobine
Le WL8346 accepte une configuration à double bobine pour augmenter la surface utile de charge et la tolérance de positionnement. Les deux bobines sont positionnées selon la conception mécanique pour offrir une couverture flexible ; la sélection électrique ou commutation active la bobine en fonction de la position du récepteur.

Principe de fonctionnement
Alimentation → contrôleur de charge → Bobine 1 / Bobine 2 (émetteur) → champ magnétique alternatif → bobine réceptrice → redresseur → batterie. En fonctionnement double bobine, le système alimente la bobine pertinente pour optimiser l'efficacité et la couverture.

Principales caractéristiques

• Configuration double bobine pour meilleure tolérance d'alignement et surface de charge accrue.
• Dimensions compactes adaptées aux pads, supports et stations d'accueil pour smartphones.
• Inductance contrôlée et faible résistance DC pour un transfert d'énergie efficace.
• Conception stable thermiquement avec prise en compte de la compatibilité électromagnétique et du blindage.
• Personnalisation OEM possible : taille de bobine, espacement, nombre de tours et mode de montage.

Applications

• Pads de charge pour smartphones, supports et systèmes d'accueil intégrés.
• Stations de charge pour wearables et montres connectées.
• Étuis de charge pour écouteurs sans fil et chargeurs multi-zones.
• Produits domotiques : enceintes, panneaux de contrôle et mobilier avec charge intégrée.
• Intégration automobile : charge sans fil dans consoles et supports.
• Surfaces de charge commerciales et chargeurs grand public multi-positions.
• Dispositifs IoT industriels nécessitant une charge sans contact pour capteurs et terminaux portables.

Avantages vs inconvénients de la conception à 2 bobines

• Avantages : surface de charge effective plus grande, meilleure tolérance au mauvais alignement, intégration mécanique flexible et charge multi-position.
• Inconvénients : coût matière plus élevé, électronique de contrôle plus complexe, encombrement d'installation supérieur et exigences accrues en gestion thermique.

Dépannage : problèmes courants et vérifications

• Appareil ne charge pas : vérifier l'alimentation émettrice, le contrôleur de charge, les connexions de bobine et la position du récepteur ; s'assurer que la bonne bobine est alimentée.
• Charge intermittente : contrôler l'alignement et l'espacement des bobines, la qualité des connecteurs et les sources de CEM ; retirer tout métal entre les bobines.
• Charge lente : vérifier l'alimentation d'entrée, la résistance/inductance de la bobine, la fréquence de fonctionnement et la compatibilité du récepteur ; contrôler les limites thermiques.
• Surchauffe de la bobine : vérifier le courant de bobine, le calibre du fil et la présence de matériaux conducteurs proches ou de blindage générant des pertes.
• Une bobine ne fonctionne pas : inspecter le circuit de commutation, le câblage et les soudures ; mesurer les caractéristiques électriques de chaque bobine.
• Variation de performance après assemblage : tester les bobines avant et après assemblage ; les boîtiers, adhésifs ou composants proches peuvent modifier la réponse électromagnétique.

Fiche technique (entrées clés)
Brand: Weilong Technology
Model: WL8346
Dimensions: 83 × 46 × 1,0 mm (selon la ligne de la fiche technique)
Puissance nominale (W): 10 W ou 15 W
Fil: 0,08 mm × 10 tours (TS)
Inductance / DCR: 28,5 μH ±10%
Matériau: fil de cuivre; contact d'alimentation via fil conducteur
Montage: ruban adhésif; tolérance dimensionnelle ±0,1 mm
Température de fonctionnement: -10°C à 100°C; Classe d'isolation: F
Test Hi-Pot: AC 600V 50/60Hz 2s
Certification: CE, RoHS, ISO9001
MOQ: 1000 pcs; Capacité d'approvisionnement: 5000 pcs/semaine; Délai: ~30 jours; Port: Shenzhen
Conditions de paiement: TT ou L/C à vue; Commande d'échantillon: Oui; Garantie: 1 an
