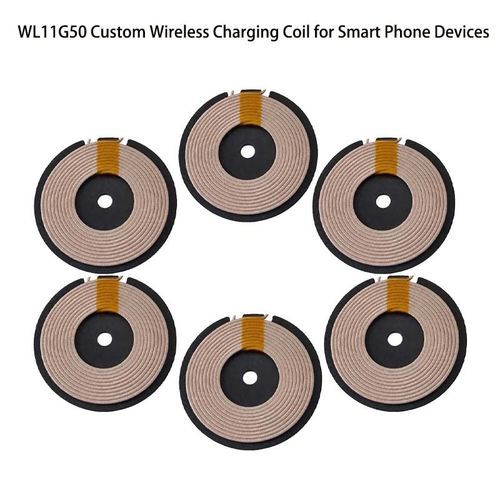

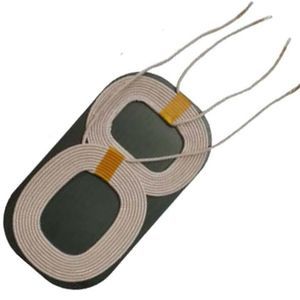

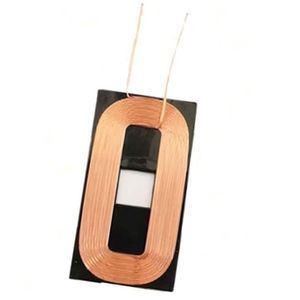

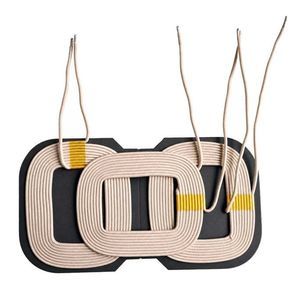

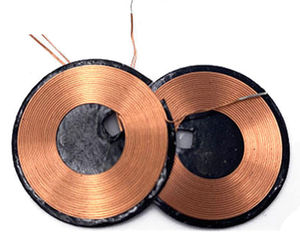

Inductance en ferrite WL11G50

magnétiquebobinéede puissance

Présentation
Bobine de charge sans fil personnalisée conçue pour le transfert d'énergie sans fil dans des appareils électroniques. Paramétrable en taille, inductance, fréquence de fonctionnement, puissance nominale, résistance, structure de bobinage et blindage. Convient en émetteur comme en récepteur ; le développement OEM inclut l'analyse des exigences, la conception, la réalisation de prototypes, les tests électriques et l'optimisation pour la production.

Principe de fonctionnement

• Étape 1 – Entrée d'énergie électrique : le circuit de charge fournit un courant alternatif à la bobine émettrice.
• Étape 2 – Génération du champ magnétique : la bobine émettrice convertit l'énergie électrique en champ magnétique variable.
• Étape 3 – Accouplement magnétique : le champ magnétique traverse l'entrefer entre la bobine émettrice et la bobine réceptrice.
• Étape 4 – Réception d'énergie : la bobine réceptrice convertit le champ magnétique variable en énergie électrique.
• Étape 5 – Conditionnement de la puissance : le redresseur et le circuit de charge régulent la puissance reçue pour la batterie ou la charge électronique.

Facteurs clés influençant la performance

• Position et alignement de la bobine
• Fréquence de fonctionnement
• Auto-inductance
• Résistance de la bobine (DCR)
• Distance (entrefer) entre bobines
• Blindage ferrite et matériaux magnétiques
• Puissance et courant de charge
• Présence de pièces métalliques à proximité
• Température de fonctionnement

Principales caractéristiques
Paramètres géométriques et électriques personnalisés pour répondre aux contraintes d'espace et de performance. Options de bobinage : fil cuivre, fil Litz ou FPC. Le blindage en ferrite améliore l'accouplement et réduit les EMI. Conception optimisable pour inductance, DCR, fréquence de fonctionnement et comportement thermique. Support OEM pour essais en système et préparation à la production en série.

Fiche technique (tableau extrait)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Résumé des applications
Adaptée aux smartphones, montres connectées, objets IoT, équipements électroniques médicaux, modules automobiles, capteurs industriels, tapis de charge et intégrations embarquées où l'encombrement, le comportement thermique et la tolérance d'alignement sont critiques.

Points clés de dépannage

• Charge inefficace : vérifier l'alignement de la bobine, la fréquence, l'inductance, le DCR, l'entrefer et les pièces métalliques à proximité.
• Charge sporadique : contrôler l'alignement, l'IC de charge, l'alimentation et les connecteurs.
• Température élevée : examiner le DCR, le courant, la ventilation et la structure du bobinage.
• Portée de charge limitée : vérifier l'accouplement magnétique, l'entrefer et la disposition ferrite.
• Incompatibilité circuit : mesurer inductance, résistance, fréquence et facteur Q.
• Problèmes EMI : tester le blindage ferrite et la proximité avec d'autres composants.

Spécifications techniques

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
