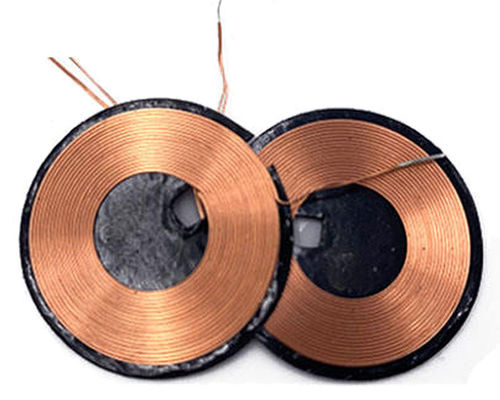

Bobine en ferrite WL0243

IEMblindéeRF

Aperçu
Les bobines de charge sans fil sont des composants clés des systèmes de transfert d'énergie inductifs utilisant l'induction électromagnétique pour transférer l'énergie entre une bobine émettrice et une bobine réceptrice. Utilisées dans l'électronique grand public (smartphones, montres connectées, tablettes, écouteurs), les équipements de contrôle industriel et les dispositifs médicaux. Les bobines sont en fil de cuivre émaillé enroulé en spirale plate pour assurer une faible résistance continue, une inductance stable, un échauffement limité et une longue durée de vie. Un blindage en ferrite réduit les perturbations EMI et améliore l'efficacité de transfert.

Caractéristiques

• Efficacité magnétique élevée grâce à un fil de cuivre émaillé enroulé avec précision
• Inductance stable avec tolérances ±5%
• Faible résistance continue (DCR) pour limiter les pertes et la chaleur
• Blindage par feuille de ferrite pour réduire les EMI et concentrer le flux
• Format compact en spirale plate adapté aux petits appareils
• Dimensions, calibre du fil, inductance et terminaux personnalisables

Applications
Convient aux appareils mobiles (téléphones, tablettes, wearables), écouteurs sans fil, chargeurs embarqués, équipements médicaux nécessitant un transfert d'énergie étanche, instruments industriels et appareils domotiques. Permet de supprimer les connecteurs mécaniques et d'utiliser des boîtiers scellés.

Détails du produit
Spécifications électriques

• Inductance (L) : 300–500 µH
• Tolérance d'inductance : ±5%
• Fréquence de test/ fonctionnement : couramment 85–205 kHz
• Résistance continue (DCR) : 80–250 mΩ
• Courant nominal (Irms) : 1–3 A
• Facteur de qualité (Q) : ≥ 30
• Résistance d'isolation : ≥ 100 MΩ

Spécifications mécaniques

• Forme de la bobine : ronde ou carrée, enroulement en spirale plate
• Type de fil : fil de cuivre émaillé
• Blindage : feuille de ferrite
• Isolation : film PET ou PI
• Type de borne : pastille à souder ou fil conducteur
• Mise en place : fixation adhésive

Dimensions modèles (exemples)

• WL35 — Ø extérieur 35 mm, Ø intérieur 15 mm, épaisseur 2,0 mm
• WL43 — Ø extérieur 43 mm, Ø intérieur 20 mm, épaisseur 2,0 mm
• WL50 — Ø extérieur 50 mm, Ø intérieur 25 mm, épaisseur 3,0 mm

Remarques supplémentaires
Les conceptions peuvent être personnalisées pour le diamètre du fil, l'inductance, l'épaisseur du blindage et la taille globale afin de répondre aux contraintes du dispositif. L'accord bobine‑contrôleur, l'alignement de la bobine et l'épaisseur de la ferrite influencent l'efficacité de charge et le comportement thermique.

Caractéristiques techniques

• Inductance : plage typique 300–500 µH
• Tolérance d'inductance : ±5%
• Fréquence de fonctionnement : 85–205 kHz
• DCR : ~80–250 mΩ
• Courant nominal : 1–3 A
• Facteur de qualité : ≥ 30
• Résistance d'isolation : ≥ 100 MΩ
