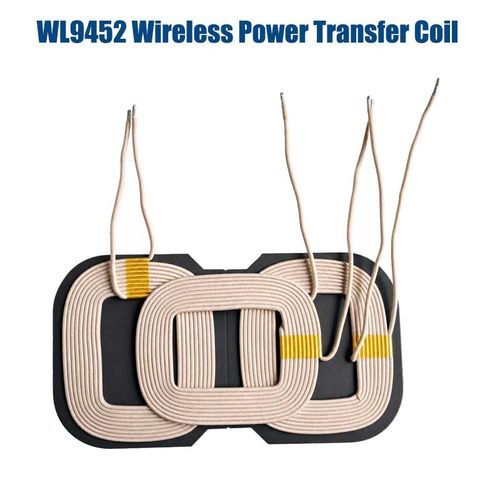

Bobine à noyau creux WL9452

de puissanceDChaute fréquence

Présentation du produit
Bobine de transfert d'énergie sans fil permettant le transfert sans contact d'énergie électrique entre dispositifs compatibles par couplage électromagnétique à travers un espace d'air. Conçue pour boîtiers étanches, la recharge sans contact et les applications où les connecteurs exposés sont indésirables. Configurable en tant que transmetteur, récepteur, coupleur ou ensemble multi-bobines; personnalisable selon la puissance, la fréquence, les dimensions et l'environnement d'installation.

Principe de fonctionnement

• Étape 1 – Alimentation : l'entrée DC est convertie en AC haute fréquence par un pilote électronique.
• Étape 2 – Création du champ magnétique : la bobine émettrice, parcourue par un courant alternatif, génère un champ magnétique oscillant.
• Étape 3 – Couplage magnétique : le champ traverse l'espace d'air et couple la bobine réceptrice.
• Étape 4 – Génération d'énergie électrique : la bobine réceptrice convertit le champ magnétique variable en tension AC.
• Étape 5 – Redressement : un redresseur convertit l'AC reçu en alimentation DC.
• Étape 6 – Régulation de tension : l'électronique de contrôle régule la tension et le courant fournis à la charge ou à la batterie.

Caractéristiques principales

• Performances électriques personnalisables : inductance, résistance continue, facteur Q, fréquence de fonctionnement et puissance nominale spécifiables.
• Conception compacte et installation flexible : diamètre, épaisseur, nombre de spires et calibre du fil configurables selon les contraintes.
• Blindage magnétique ou supports mécaniques optionnels pour maîtriser les champs parasites et permettre l'intégration avec de l'électronique sensible.
• Configurations multi-bobines, y compris systèmes à 3 bobines, pour améliorer la tolérance d'alignement ou optimiser le couplage.
• Conception visant des performances électriques et thermiques cohérentes, avec matériaux et processus de bobinage appropriés pour assurer la fiabilité à long terme.

Applications

• Équipements industriels : capteurs étanches, dispositifs de surveillance et modules de contrôle nécessitant un transfert d'énergie sans contact.
• Robotique et automatisation : recharge pour robots, AGV et équipements automatisés afin d'automatiser l'alimentation en énergie.
• Solutions OEM embarquées : recharge de batteries intégrée dans des produits où les connecteurs sont impraticables.
• IoT et capteurs basse puissance où le chargement filaire ou le remplacement de batterie est problématique.
• Électronique médicale : alimentation sans contact pour dispositifs médicaux étanches et instruments.
• Appareils grand public et dispositifs connectés nécessitant la recharge sans contact (smartphones, wearables, écouteurs).

Dépannage et considérations de conception

• Contrôler l'alignement, l'espace d'air, l'inductance de la bobine, la fréquence de fonctionnement et la puissance d'entrée en cas de faible puissance de sortie ou d'efficacité réduite.
• Examiner la résistance de la bobine, la qualité du bobinage et la présence de matériaux conducteurs proches en cas de surchauffe.
• Vérifier l'accord de résonance et la stabilité entre émetteur et récepteur si la charge est instable.
• Prendre en compte le blindage, la géométrie de la bobine, le facteur Q et le comportement thermique dès la phase de conception.
• Valider la performance de la bobine intégrée dans l'enveloppe finale et tester dans des conditions d'assemblage et d'alignement réalistes.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
