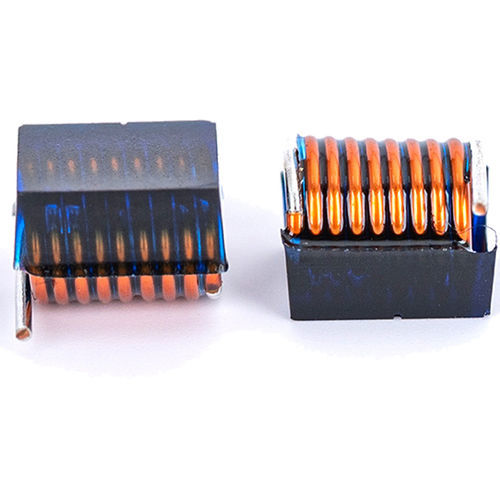

Inductance d'air WL610

bobinéeà noyau creuxRF

Présentation du produit
Une bobine inductive SMD à air est un inducteur bobiné monté en surface utilisant l'air comme milieu magnétique. En l'absence de noyau magnétique, l'élément évite la saturation et les pertes de cœur, offrant de bonnes performances en haute fréquence et un facteur Q élevé. Ces composants sont compacts et disponibles en boîtier SMT pour intégration dans des équipements industriels, automobiles, télécommunications et médicaux nécessitant une inductance stable et faible perte.

Bobine inductive SMD compacte - Points clés
La conception à cœur d'air offre une fréquence d'auto‑résonance élevée, l'absence de saturation magnétique et de pertes de noyau, une meilleure linéarité, une faible résistance continue (DCR) et des performances stables selon les conditions d'utilisation. Disponible en plusieurs valeurs d'inductance et tailles de boîtier; adaptée aux personnalisations OEM et à l'assemblage SMT automatisé.

Applications typiques

• Adaptation d'antenne et modules de communication sans fil (Bluetooth, Wi‑Fi, GPS, transceivers RF)
• Amplificateurs RF, oscillateurs et filtres de signal
• Électronique grand public, appareils mobiles et portables
• Télématique automobile, navigation et unités de communication
• Électronique médicale nécessitant des inductances stables et faibles pertes
• Systèmes de contrôle industriels, instruments de mesure et bancs d'essai

Avantages

• Pas de saturation magnétique
• Pas de pertes de noyau à haute fréquence
• Facteur Q élevé optimisé pour les bandes RF
• Auto‑résonance élevée et meilleure linéarité
• Faible distorsion du signal et bonne stabilité thermique
• Conditionnement pour montage en surface compatible assemblage automatisé

Inconvénients

• Inductance par volume plus faible comparée aux inducteurs à noyau ferrite
• Taille physique plus importante requise pour atteindre de fortes inductances
• Capacité de stockage d'énergie limitée (peu adapté aux applications de stockage d'énergie)
• Sensible aux EMI externes si le routage PCB n'est pas optimisé
• Coût plus élevé pour des exigences de précision ou d'inductance élevée

Fiche technique (éléments sélectionnés)
Description - Bobine inductive SMD à air
Matériau - Fil de cuivre émaillé
Diamètre du fil - 0,1 mm (options AWG disponibles)
Type d'enroulement - Enroulement monobrin rond ou sectionnel
Matériau du noyau - Air (non magnétique)
Longueur d'empreinte - 10–15 mm
Encapsulation - Vernis, époxy ou revêtement optionnel
Montage - Traversant / Sur mesure (conditionnement SMT disponible)

Spécifications électriques (Typique)
Plage d'inductance - 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance - ±2%, ±5%, ±10%
Résistance continue (DCR) - Définie selon la conception
Facteur Q - Élevé, optimisé pour la plage de fréquence choisie
Fréquence d'auto‑résonance - Élevée, dépend de l'application
Fréquence d'utilisation - Plage kHz à MHz
Courant nominal - Spécifié par conception
Résistance d'isolement - ≥100 MΩ

Principe de fonctionnement (court)
Lorsqu'un courant circule dans la bobine, un champ magnétique se forme autour des spires. Avec un circuit magnétique en air, il n'y a pas d'hystérésis ni de saturation magnétique. La réactance inductive augmente avec la fréquence, rendant les inducteurs SMD à air efficaces comme filtres, adaptateurs d'impédance et éliminateurs de bruit en haute fréquence.

Dépannage et problèmes courants

• Dérive d'inductance — Cause : déformation mécanique ou variation de température. Solution : utiliser des composants stables en température et à tolérance serrée.
• Surchauffe — Cause : courant de service supérieur à la valeur nominale. Solution : réduire le courant ou utiliser des pièces à DCR inférieur et courant nominal approprié.
• Mauvaise qualité de signal — Cause : faible Q ou fréquence inadaptée. Solution : sélectionner des inducteurs SMD à air à Q élevé et SRF adapté.
• Interférences EMI — Cause : routage PCB inadéquat ou proximité des composants. Solution : augmenter les espacements, améliorer la masse et le routage PCB.
• Variation de fréquence — Cause : capacité parasite ou accumulation de tolérances. Solution : vérifier les calculs de résonance et les tolérances des composants.
• Défauts de soudure / circuit ouvert — Cause : profil de refusion inadapté ou dommage mécanique. Solution : inspecter les soudures et appliquer les profils de refusion SMT appropriés; manipuler avec précaution.

FAQ (sélection)

• Qu'est‑ce qu'une bobine SMD à air ? — Un inducteur bobiné monté en surface à noyau d'air (sans matériau magnétique), adapté aux applications RF haute fréquence.
• Pourquoi privilégier le noyau d'air plutôt que le noyau ferrite ? — Le noyau d'air ne sature pas, n'entraîne pas de pertes de noyau et offre un Q plus élevé pour de meilleures performances HF.
• Comment calculer le courant admissible ? — Pour les noyaux d'air, le courant admissible dépend de l'élévation de température acceptable ; tenir compte de la conception d'enroulement et du refroidissement.
• Peut‑on utiliser une bobine SMD à air dans un convertisseur DC‑DC ? — Généralement non ; les convertisseurs DC‑DC nécessitent davantage d'inductance et de capacité de stockage d'énergie que ce que fournissent ces bobines.

Comment choisir
Prendre en compte l'inductance requise, la fréquence d'utilisation (s'assurer que SRF ≫ fréquence opératoire), le facteur Q, le courant admissible, la DCR, la taille du boîtier pour le PCB, la stabilité thermique, la tolérance et les critères réglementaires (RoHS/REACH).

Caractéristiques / Spécifications techniques

• Série / Référence modèle : WL610
• Matériau du noyau : Air (non magnétique)
• Conducteur : Fil de cuivre émaillé
• Diamètre du fil : 0,1 mm (options AWG disponibles)
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérance d'inductance : ±2%, ±5%, ±10%
• Plage de fréquence : kHz à MHz
• Fréquence d'auto‑résonance : Élevée (dépend de l'application)
• Facteur Q : Élevé, optimisé par plage de fréquence
• DCR : Personnalisé
• Courant nominal : Personnalisé selon la conception
• Résistance d'isolement : ≥100 MΩ
• Longueur d'empreinte : 10–15 mm
• Options d'encapsulation : Vernis, époxy ou revêtement (optionnel)
• Montage : Traversant / Sur mesure (conditionnement SMT disponible)
