Inductance d'air SMD

à noyau creuxradio-fréquenceCMS

Présentation

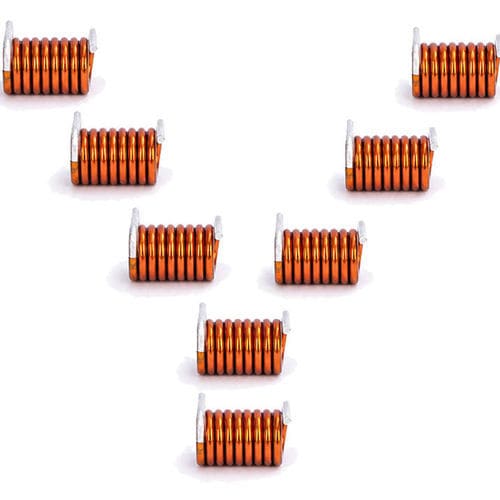

La bobine à air SMD est un inducteur CMS constitué de fil de cuivre émaillé fin enroulé sans noyau magnétique. Elle offre des performances HF stables, un facteur Q élevé et l'absence de saturation magnétique, adaptée aux circuits RF, modules sans fil, antennes et appareils IoT compacts.

Principales caractéristiques

• Performances haute fréquence sans pertes de noyau ni saturation magnétique.
• Inductance stable et facteur Q élevé pour une faible distorsion du signal.
• Faible résistance continue (configurable) optimisée pour les plages RF.
• Construction SMT compacte et légère, compatible assemblage automatique.
• Disponible en plusieurs valeurs d'inductance, diamètres de fil et dimensions personnalisées; options OEM/ODM prises en charge.
• Bonne stabilité thermique et linéarité pour applications RF de précision.

Fiche technique (résumé)
Item : Description
Bobine à air SMD : Fil de cuivre émaillé
Diamètre du fil : 0,1 mm (options AWG disponibles)
Type d'enroulement : Enroulement monocouche rond ou sectionnel
Matière du noyau : Air (non magnétique)
Longueur d'empreinte : 10–15 mm (typique)
Encapsulation : Vernis, époxy ou revêtement optionnel
Montage : Compatible SMT ; options traversant / sur mesure disponibles

Spécifications électriques (typiques)
Paramètre : Description
Plage d'inductance : 0,1 µH – 100 µH (sur mesure)
Tolérances d'inductance : ±2%, ±5%, ±10%
Résistance DC (DCR) : Configurable selon conception
Facteur Q : Élevé, optimisé pour la fréquence cible
Fréquence de résonance propre : Élevée, dépend de l'application
Plage de fréquence de fonctionnement : kHz à MHz
Courant nominal : Défini selon conception
Résistance d'isolement : ≥100 MΩ

Principe de fonctionnement
La bobine fonctionne par induction électromagnétique : le courant dans les spires de cuivre génère un champ magnétique dans l'air. L'inductance ainsi produite sert au filtrage, à l'adaptation d'impédance, au stockage d'énergie et au conditionnement du signal RF. L'absence de noyau magnétique supprime hystérésis et pertes par courants de Foucault et évite la saturation, améliorant la linéarité et la stabilité en haute fréquence.

Applications

• Équipements de communication RF : antennes, amplificateurs RF, modules RF et transmetteurs sans fil.
• Systèmes de recharge sans fil et pads de transfert d'énergie.
• Modules IoT, unités Bluetooth/Wi‑Fi/GPS et électroniques portables.
• Filtres haute fréquence, réseaux d'adaptation d'impédance et capteurs de précision.
• Électronique médicale, sous-systèmes RF automobile et aérospatiaux (avec qualification appropriée).

Avantages et limites

• Avantages : pas de pertes de noyau, Q élevé, bonne linéarité, inductance stable, compatibilité SMT et faible distorsion en HF.
• Limites : inductance obtenue par volume inférieure à celle des inducteurs à noyau ferrite (nécessite plus de spires/taille pour L élevée) ; concentration de champ magnétique et stockage d'énergie réduits pour applications de puissance ; sensibilité accrue aux champs/éléments voisins (mutualité/EMI).

Dépannage et notes de fabrication
Problèmes courants : inductance instable (mauvais nombre de spires ou déformation de l'enroulement), surchauffe (courant excessif ou conception thermique inadéquate), interférences RF provenant de composants voisins (optimiser espacement/implantation), dommages mécaniques (emballage et paramètres pick-and-place appropriés) et mauvaise soudure (profil de refusion et nettoyage PCB corrects). Spécifier le diamètre de fil et la conception thermique du PCB pour une fiabilité optimale.

Caractéristiques / Spécifications techniques

• Marque : WEILONG TECHNOLOGY
• Type : Bobine à air SMD (inducteur CMS, noyau d'air)
• Inductance : 0,1 µH – 100 µH (sur mesure)
• Tolérances : ±2%, ±5%, ±10%
• Fil : Fil de cuivre émaillé, diamètre typique 0,1 mm (options AWG disponibles)
• Type d'enroulement : Monocouche rond ou enroulement sectionnel
• Matière du noyau : Air (non magnétique)
• Empreinte : 10–15 mm (longueur typique)
• Montage : Compatible SMT ; options traversant / sur mesure disponibles
• Encapsulation : Vernis, époxy ou revêtement optionnel
• Plage de fréquence : kHz à MHz (optimisé pour RF/haute fréquence)
• Q-factor : Élevé (optimisé selon fréquence)
• DCR : Configurable
• Résistance d'isolement : ≥100 MΩ
• Courant nominal : Défini selon conception
• Applications : Modules RF, recharge sans fil, IoT, électronique médicale, antennes, sous-systèmes RF aéro/auto (avec qualification)
