Inductance à noyau creux WL3049

haute fréquenceRFthrough hole type

Présentation du produit

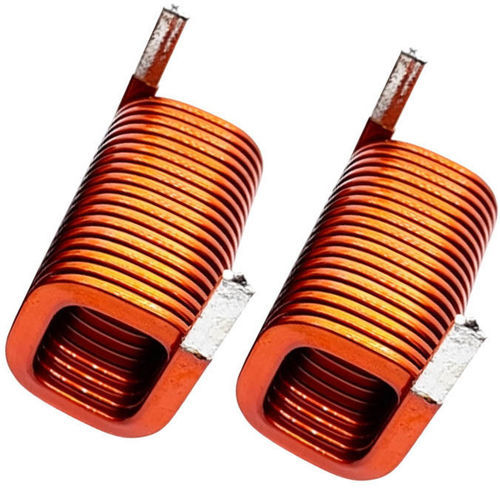

Bobine plate compacte en cuivre WL3049 fabriquée à partir de ruban de cuivre émaillé, destinée aux applications industrielles haute fréquence et à encombrement réduit. La géométrie plate réduit la résistance alternative et améliore la dissipation thermique par rapport aux bobines à fil rond.

Usages et applications principales
Utilisée pour le transfert d'énergie sans fil, l'électronique de puissance, les systèmes embarqués automobiles, l'électronique médicale et l'automatisation industrielle lorsque le profil bas et la densité de puissance sont requis.

Description du produit : bobine plate compacte en cuivre
Disponible en dimensions et valeurs d'inductance personnalisées. Construction type : cuivre plat/ruban émaillé, bobinage monoplaque ou sectionné, noyau air. Options de montage : traversant ou sur mesure. Options d'encapsulation et de revêtement disponibles.

Vidéo de présentation du produit
Une vidéo technique présente les conceptions typiques, les remarques de fabrication et des exemples d'intégration et d'essais.

Principe de fonctionnement
La bobine fonctionne par induction électromagnétique. Le conducteur plat augmente la surface, réduisant les pertes dues à l'effet peau aux fréquences kHz–MHz et permettant un transfert d'énergie efficace pour les inductances et les composants d'alimentation inductifs.

Caractéristiques et avantages
Les bobines plates offrent un faible encombrement, une résistance continue réduite et une dissipation thermique améliorée. Adaptées à la production automatisée et aux environnements de commutation haute fréquence.

Applications typiques

• Systèmes de charge sans fil (appareils grand public, chargeurs sans fil VE)
• Électronique de puissance : convertisseurs DC-DC, onduleurs, transformateurs haute fréquence
• Électronique automobile : chargeurs embarqués, gestion de batterie, systèmes électriques VE
• Électronique médicale : imagerie, dispositifs de surveillance, dispositifs thérapeutiques
• Automatisation industrielle : capteurs, modules de commande, robotique

Avantages et inconvénients
Avantages :

• Résistance DC plus faible et capacité de courant plus élevée
• Meilleure dissipation thermique et réduction des pertes AC
• Profil compact pour installations à encombrement limité
• Bonne fabricabilité avec des techniques de bobinage de précision

Inconvénients / Limitations :

• Fabrication plus complexe et coûteuse que les bobines à fil rond
• Moins de flexibilité du conducteur pour certaines géométries
• Nécessite des équipements de formage/bobinage spécialisés et une conception électromagnétique soignée

Dépannage et défaillances typiques
Contrôles courants :

• Inductance minimale : vérifier l'intégrité du bobinage et la conception
• Surchauffe : vérifier le courant nominal, le refroidissement et l'encapsulation
• Efficacité réduite : inspecter les connexions et l'oxydation possible
• Circuit ouvert : tester la continuité et les soudures
• Court-circuit : vérifier l'isolation entre les spires
• Problèmes EMI : évaluer le blindage et l'espacement des composants

Fiche technique
Identifiant modèle : WL3049
Conducteur : cuivre plat/ruban émaillé
Exemple de diamètre : 0,20 mm (options AWG disponibles)
Type de bobinage : monoplaque rond ou bobinage sectionné
Matériau du noyau : air (non magnétique)
Empreinte : 15 mm
Encapsulation : vernis, époxy ou revêtement en option
Montage : traversant / sur mesure

Spécifications électriques (typique)
Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
Tolérances d'inductance : ±2%, ±5%, ±10%
Résistance DC (exemple) : 14 Ω avec 5,5 tours
Facteur Q : élevé, optimisé pour la plage de fréquence
Fréquence de résonance propre : dépend de l'application
Plage de fonctionnement : kHz à MHz
Courant nominal : selon conception
Résistance d'isolement : ≥100 MΩ

Résumé des applications
Convient pour l'électronique grand public, les systèmes d'alimentation EV et automobile, les convertisseurs d'énergie renouvelable, les dispositifs médicaux, la RFID, les composants de communication sans fil, l'aérospatial et les capteurs industriels.

Caractéristiques techniques / spécifications

• Identifiant modèle : WL3049
• Conducteur : cuivre plat / ruban (émaillé)
• Exemple diamètre : 0,20 mm
• Empreinte : 15 mm
• Type de bobinage : monoplaque ou sectionné
• Noyau : air
• Encapsulation : vernis, époxy ou revêtement
• Montage : traversant ou sur mesure
• Inductance : 0,1 µH – 100 µH
• Tolérances : ±2%, ±5%, ±10%
• DCR typique : 14 Ω (5,5 tours)
• Plage de fréquence : kHz–MHz
• Résistance d'isolement : ≥100 MΩ
