Inductance bobinée WL5058

d'airà noyau creuxinductive

Présentation

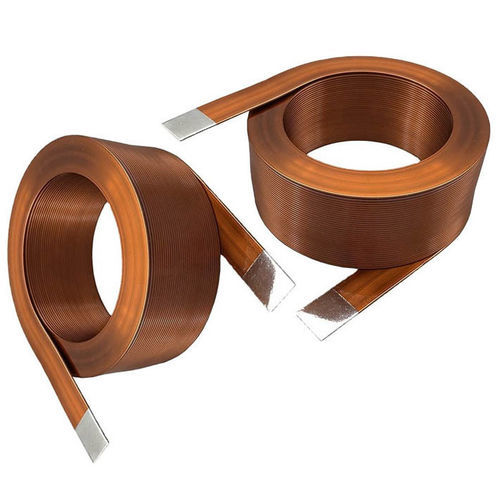

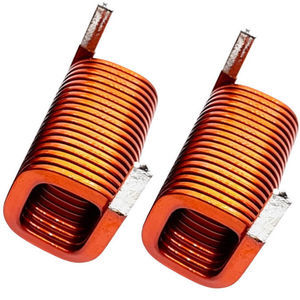

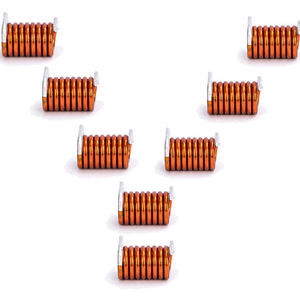

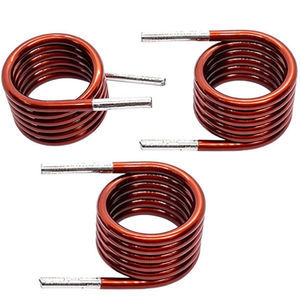

La bobine à fil plat WL5058 est une bobine électromagnétique à noyau air enroulée avec du fil plat en cuivre émaillé. Le conducteur plat augmente le remplissage en cuivre et améliore la dissipation thermique, la rendant adaptée aux transformateurs, moteurs, inductances, relais et électroniques industrielles.

Résumé des caractéristiques du produit
Bobine à fil plat conçue pour réduire l'encombrement et améliorer l'efficacité électromagnétique. Paramètres personnalisables: dimension du fil, inductance, résistance continue, courant nominal, température de service et montage.

Présentation vidéo
Vidéo intégrée présentant la technologie des bobines à fil plat, le processus de production et les applications types.

Applications

• Moteurs électriques, transformateurs, solénoïdes et inductances
• Électronique automobile : moteurs EV, systèmes de charge, relais et actionneurs
• Automatisation industrielle : vannes, actionneurs robotiques, capteurs et systèmes de contrôle
• Systèmes énergétiques : onduleurs, stockage et équipements éoliens/solaires
• Appareils médicaux : imagerie, instruments de laboratoire et contrôle de précision
• Télécommunications, aérospatiale, électronique grand public et circuits haute fréquence

Caractéristiques des bobines plates

• Meilleur coefficient de remplissage en cuivre pour une efficacité accrue
• Résistance électrique réduite et chauffe diminuée
• Format compact adapté aux espaces d'installation limités
• Meilleure dissipation thermique
• Génération de champ magnétique importante
• Capacité de courant accrue
• Stabilité d'enroulement et durabilité mécanique
• Réduction du bruit électromagnétique et des vibrations
• Adaptée aux applications haute fréquence
• Fiable en fonctionnement continu

Fiche technique récapitulative
Matériau du noyau - Air (non magnétique) avec enroulement plat en cuivre émaillé
Diamètre du fil - 0,45 mm (options AWG disponibles)
Type d'enroulement - Enroulement monocouche rond ou en sections
Longueur d'empreinte - 5 mm

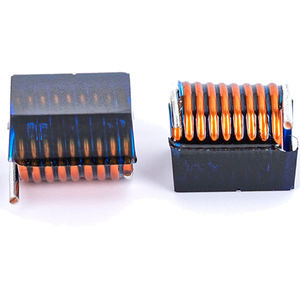

Encapsulation - Vernis, époxy ou revêtement en option
Montage - Traversant ou personnalisable

Spécifications électriques (typique)
Plage d'inductance - 0,1 µH – 100 µH (personnalisable)
Tolérance inductance - ±2 %, ±5 %, ±10 %
Exemple résistance continue - 25 Ω avec 27 tours
Facteur Q - Élevé, optimisé selon la bande de fréquence
Fréquence de résonance propre - Élevée, dépend de l'application
Fréquence d'utilisation - Plage kHz à MHz
Courant nominal - Personnalisé selon conception
Résistance d'isolement - ≥100 MΩ

Principe de fonctionnement
Le courant dans les enroulements plats génère un champ magnétique par induction électromagnétique. Le profil plat augmente la surface de contact et réduit les interstices entre couches, améliorant l'efficacité magnétique et réduisant les pertes.

Avantages et inconvénients
Avantages

• Meilleure utilisation du cuivre et efficacité magnétique
• Résistance réduite et moindre échauffement
• Compacité permettant une densité de puissance élevée
• Meilleure performance thermique et durée de vie
• Faible vibration et bruit électromagnétique

Inconvénients

• Fabrication nécessitant des équipements spécialisés
• Coût généralement supérieur aux bobines à fil rond
• Risque d'endommagement de l'isolant en cas de pliage ou de mauvaise manipulation
• Compacité rendant les réparations plus difficiles

Dépannage

• Surchauffe : vérifier surintensité, refroidissement et tension correcte
• Endommagement de l'isolant : inspecter l'isolant et éviter les pliages excessifs
• Force magnétique réduite : vérifier la tension d'alimentation, les connexions et l'état des enroulements
• Vibrations/bruit : sécuriser le montage et stabiliser l'alimentation
• Court-circuits : inspecter contamination ou isolation endommagée
• Circuit ouvert : vérifier les soudures et la continuité

Conseils de sélection et d'utilisation
Sélectionner la bobine plate en fonction de la tension/courant d'utilisation, des inductance/résistance requis, des performances thermiques, du cycle de service, des contraintes d'espace et des conditions environnementales. Des essais prototypes et la vérification des spécifications sont recommandés.

Caractéristiques techniques

• Matériau du noyau : air avec enroulement plat en cuivre émaillé
• Diamètre du fil : 0,45 mm (options AWG disponibles)
• Longueur d'empreinte : 5 mm
• Enroulement : monocouche rond ou sectionnel
• Options d'encapsulation : vernis, époxy ou revêtement
• Montage : traversant ou personnalisé
• Plage d'inductance : 0,1 µH – 100 µH
• Tolérance d'inductance : ±2 %, ±5 %, ±10 %
• Exemple résistance continue : 25 Ω avec 27 tours
• Fréquence d'utilisation : kHz à MHz
• Résistance d'isolement : ≥100 MΩ
