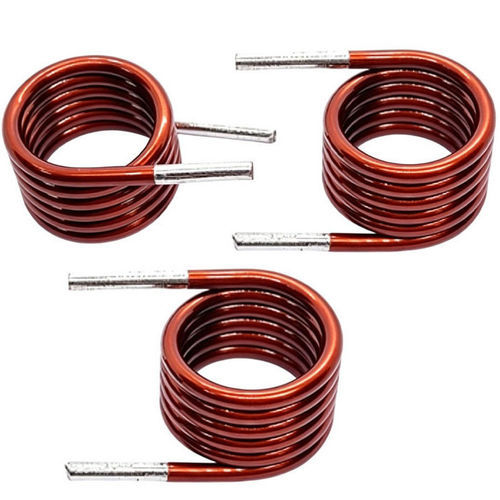

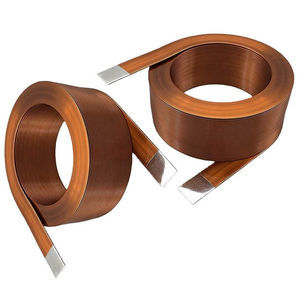

Inductance à noyau creux WL1914

RFd'airbobinée

Présentation du produit
La bobine inductive à noyau d'air WL1914 est un inducteur électrique réalisé par enroulement de fil cuivre émaillé sans noyau magnétique. L'utilisation de l'air comme chemin magnétique supprime la saturation et les pertes liées au noyau, ce qui rend ce composant adapté aux applications haute fréquence et RF. Disponible en plusieurs tailles, diamètres de fil et valeurs d'inductance ; personnalisation OEM possible.

Principe de fonctionnement
Un inducteur à noyau d'air fonctionne par induction électromagnétique : le courant traversant le conducteur génère un champ magnétique autour de la bobine. Les variations de courant modifient ce champ, créant une réactance inductive qui s'oppose aux variations rapides de courant. L'inductance dépend du nombre de spires, du diamètre de la bobine, de l'espacement et du diamètre du fil.

Données électriques (récapitulatif)
Élément — Description
Bobine inductive à noyau d'air — Fil cuivre émaillé
Diamètre du fil — 0,20 mm (options AWG disponibles)
Type d'enroulement — Enroulement monocouche circulaire ou par sections
Matériau du noyau — Air (non magnétique)
Longueur d'empreinte — 15 mm
Encapsulation — Vernis, époxy ou revêtement optionnel
Montage — Montage traversant / options personnalisées

Spécifications électriques (typiques)
Paramètre — Description
Plage d'inductance — 0,1 µH – 100 µH (personnalisable)
Tolérance d'inductance — ±2 %, ±5 %, ±10 %
Résistance continue (DCR) — Exemple : 14 Ω avec 5,5 spires
Facteur Q — Élevé, optimisé pour la plage de fréquence cible
Fréquence de résonance propre — Élevée, selon l'application
Fréquence d'utilisation — Plage kHz à MHz
Courant nominal — Défini selon la conception
Résistance d'isolement — ≥100 MΩ

Caractéristiques

• Performances en haute fréquence adaptées aux circuits RF
• Pas de saturation ni d'hystérésis du noyau
• Faibles pertes et faible distorsion liées au noyau
• Inductance stable sur la plage de fonctionnement
• Construction compacte et légère
• Réponse électromagnétique rapide
• Facteur Q élevé pour applications signal
• Dimensions et inductance ajustables
• Bonne stabilité thermique

Applications

• Systèmes de communications RF, émetteurs et antennes
• Filtres de signal et circuits oscillateurs
• Systèmes audio (crossover, audio haute fidélité)
• Charge sans fil et modules RF (dont composants 5G)
• Électronique industrielle : détection, contrôle, filtrage et circuits d'alimentation
• Électronique médicale exigeant une gestion précise du signal
• Composants OEM pour appareils compacts et portables

Avantages et limitations

• Avantages : caractéristiques HF stables, absence de pertes d'âme ou d'hystérésis, réponse rapide et personnalisation aisée
• Limitations : inductance par volume inférieure aux inducteurs à noyau ferreux, nécessité de plus de spires et pertes cuivre accrues à forts courants ; non adapté aux applications basse fréquence à forte puissance

Conseils de dépannage
Problèmes courants : inductance instable due à un enroulement lâche ou un mauvais espacement, surchauffe par courant excessif ou fil sous-dimensionné, et perturbations électromagnétiques si placé trop près d'autres composants. Dépannage : inspection visuelle des dommages, mesure de l'inductance et de la résistance continue, vérification du calibre de fil et du montage/ventilation, ajustement de l'espacement des spires pour réduire les EMI.

Caractéristiques / Spécifications techniques

• Modèle : WL1914
• Matériau du noyau : Air (non magnétique)
• Conducteur : Fil cuivre émaillé
• Diamètre du fil : 0,20 mm (options AWG disponibles)
• Type d'enroulement : Enroulement monocouche circulaire ou par sections
• Longueur d'empreinte : 15 mm
• Encapsulation : Vernis, époxy ou revêtement optionnel
• Montage : Montage traversant ou options de montage personnalisées
• Plage d'inductance : 0,1 µH – 100 µH (personnalisable)
• Tolérance d'inductance : ±2 %, ±5 %, ±10 %
• Résistance continue (exemple) : 14 Ω avec 5,5 spires
• Facteur Q : Élevé (optimisé par fréquence)
• Fréquence d'utilisation : kHz à MHz
• Courant nominal : Personnalisé selon la conception
• Résistance d'isolement : ≥100 MΩ
