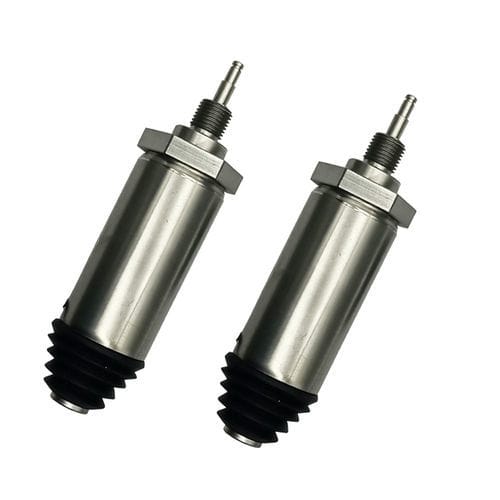

Électro-aimant linéaire WL3870

tubulairecompact24 volts

Vue d'ensemble
Le solénoïde linéaire tubulaire WL3870 est un actionneur électromagnétique compact qui convertit l'énergie électrique en mouvement linéaire précis. Il comprend une bobine cylindrique, un boîtier magnétique fermé, une tige mobile, un ressort de rappel et un arbre de guidage. L'application de tension CC génère un champ magnétique qui déplace la tige ; hors alimentation, le ressort de rappel ramène la tige à sa position initiale.

Conception et construction
La conception tubulaire offre un circuit magnétique fermé pour une meilleure efficacité magnétique par rapport aux solénoïdes à châssis ouvert. Les éléments typiques comprennent une bobine en cuivre bobinée de précision, un boîtier en acier au carbone ou plaqué, une tige usinée avec précision et des traitements de surface ou joints optionnels pour environnements difficiles. La forme cylindrique scellée réduit les pertes d'énergie, améliore le blindage et protège les composants internes de la poussière et des contaminations.

Caractéristiques fonctionnelles clés

• Disponible en action poussée ou tirage, conçu pour une réponse rapide et des courses linéaires répétables.
• Multiples tailles et options configurables pour tensions, courses, efforts, cycles de service et méthodes de montage.
• Options pour étanchéité, traitements de surface, connecteurs personnalisés, longueurs de câble et profils de tige pour répondre aux besoins OEM.

Applications

• Automatisation industrielle : verrous, systèmes de positionnement, portails et machines d'assemblage
• Machines d'emballage, distributeurs automatiques et équipement textile
• Équipements médicaux et de laboratoire nécessitant une action courte et précise
• Systèmes de sécurité, serrures intelligentes et dispositifs automobiles
• Équipements agricoles et autres systèmes de commande de précision

Avantages & Inconvénients

• Avantages : circuit magnétique fermé avec haute efficacité ; forme cylindrique compacte ; réponse rapide ; faible bruit ; bonne protection contre les contaminants ; forte capacité de personnalisation.
• Inconvénients : la force diminue généralement avec l'augmentation de la course (vérifier les courbes force/courses) ; dissipation thermique possible en service continu si la bobine n'est pas conçue pour cela ; course limitée par rapport aux vérins électriques ou actionneurs pneumatiques.

Dépannage et maintenance
Vérifier la tension nominale et l'alimentation, mesurer la résistance de la bobine pour détecter coupures ou courts-circuits, inspecter câbles et connecteurs pour contacts lâches ou corrosion, nettoyer l'arbre de guidage et la tige en cas de blocage et contrôler le ressort de rappel et l'alignement de montage. En cas de surchauffe, confirmer le cycle de service et améliorer la ventilation ou choisir des modèles pour service continu.

Fiche technique (champs sélectionnés)
Brand: Weilong Technology
Model Number: WL 3970 (entrée du tableau) — produit commercialisé comme WL3870
Tension nominale : DC 12 ou 24 V
Puissance nominale : 10–15 W
Mode de travail / Durée de vie : 100 000 cycles de vie indiqués
Effort poussée/tirage : ~1000 gf
Course : 10–20 mm
Temps de réinitialisation : 1 s (off 1–3 s indiqué)
Durée de vie : 300 000 cycles
Certifications : CE, ROHS, ISO9001
Matériau : boîtier en acier au carbone avec revêtement zincé
Longueur de fil : 200 mm
Style d'installation : deux côtés avec trois trous de fixation pour un montage facilité
Tolérance dimensionnelle : +/- 0,1 mm
Étanchéité : aucune (version standard)
Classe d'isolation : F (~150°C)
Test Hi-Pot : AC 600 V 50/60 Hz 1 s
Force tenant hors excitation : 0
Température de fonctionnement : -10°C à 100°C
Cycle de service : 1–100% (modèles disponibles pour service continu)
Modalités de paiement : TT, ou LC à vue
Commande d'échantillon : Oui
Garantie : 1 an
MOQ : 500 pcs
Capacité d'approvisionnement : 5 000 pcs/semaine
Délai de livraison : 30 jours
Port de chargement : Shenzhen

Présentation du produit / Remarques complémentaires
Les solénoïdes linéaires tubulaires sont disponibles en versions poussée ou tirage, avec plusieurs courses et niveaux d'effort, et peuvent être personnalisés (tension, course, profil de tige, ressorts, connecteurs, traitement de surface et versions étanches/anti-poussière en option). Pour un fonctionnement industriel continu, choisir des modèles prévus pour service continu et soigner la gestion thermique.

Spécifications techniques

• Brand: Weilong Technology
• Model: WL3870
• Tension nominale : DC 12 V ou 24 V
• Puissance nominale : 10–15 W
• Course : 10–20 mm
• Effort poussée/tirage : ~1000 gf
• Durée de vie : jusqu'à 300 000 cycles
• Matériau : boîtier en acier au carbone avec revêtement zincé
• Longueur de fil : 200 mm
• Classe d'isolation : F (~150°C)
• Température de fonctionnement : -10°C à 100°C
• Cycle de service : 1–100% (modèles pour service intermittent ou continu)
• Certifications : CE, ROHS, ISO9001
• MOQ : 500 pcs; capacité : 5 000 pcs/semaine; délai : 30 jours
