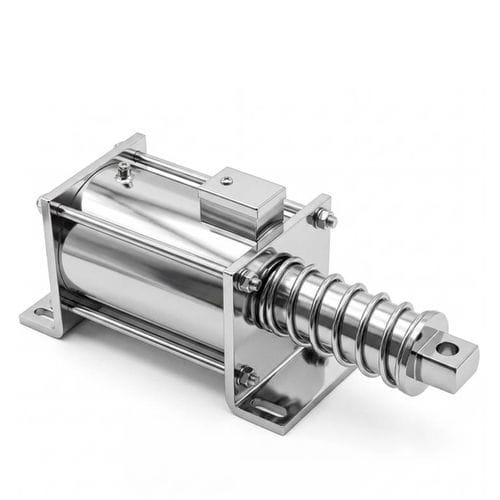

Ventouse électromagnétique WL132250

linéairetubulairecompact

Présentation
Un solénoïde tubulaire industriel de traction est un actionneur électromagnétique compact qui transforme l'énergie électrique en mouvement linéaire. L'ensemble comprend un corps tubulaire avec une bobine en cuivre, un noyau ferromagnétique et un plongeur coulissant. Lorsque la bobine est alimentée, le champ magnétique attire le plongeur et génère l'action linéaire. La géométrie tubulaire optimise le flux magnétique, réduit l'encombrement et permet des paramètres opérationnels personnalisables pour l'automatisation.

Caractéristiques principales

• Construction tubulaire compacte avec circuit magnétique fermé pour une meilleure efficacité de flux
• Disponible en version traction (retrait) ou poussée, course, force, tension et modes de montage personnalisables
• Haute densité de force par rapport à la taille; adapté aux actions linéaires rapides et répétables
• Conçu pour des opérations intermittentes ou continues selon le cycle de service et la gestion thermique

Principe de fonctionnement
L'application d'une alimentation continue à la bobine crée un champ magnétique qui attire le plongeur ferromagnétique dans le tube, produisant un déplacement linéaire. À l'arrêt de l'alimentation, le plongeur revient grâce à un ressort ou une force externe. La force disponible dépend du courant, de la tension, de la géométrie et de l'entrefer (course) instantané.

Conception et limitations pour les applications longue course / haute force
Concevoir pour une course longue et une force élevée (par ex. ~50 kg à 125 mm) implique de traiter plusieurs limites physiques et de fabrication :

• Compromis force / course : la force diminue rapidement avec l'augmentation de l'entrefer ; maintenir une forte force en fin de course nécessite un volume magnétique beaucoup plus important ou des solutions d'amplification mécanique.
• Courant de bobine et échauffement : des ampères-tours élevés génèrent un échauffement I²R significatif ; la gestion thermique et les limites d'isolant limitent le fonctionnement continu.
• Saturation magnétique : le matériau du noyau approche la saturation (~1,6–2,0 T), réduisant les gains de force additionnels par courant.
• Fuites de flux sur de longs entrefers : les longues courses entraînent des pertes de flux réduisant l'efficacité et l'uniformité de la force.
• Alignement mécanique et usure : les plongeurs longs nécessitent une guidage précis, des paliers à faible friction ou des revêtements pour éviter le basculement et le blocage.
• Masse vs vitesse : une masse mobile plus élevée pour augmenter la force augmente l'inertie et réduit la vitesse de réponse.
• Cycle de service et refroidissement : des cycles énergétiques élevés peuvent exiger un cycle intermittent ou un refroidissement forcé pour une durée de vie fiable.
• Limites de fabrication : les dispositifs de grandes dimensions augmentent le coût, le poids et les exigences de précision d'usinage.
• Directions pratiques de conception : avantage mécanique (levier, crémaillère), loquets magnétiques, actionneurs hybrides ou solénoïdes à étages multiples permettent de répondre plus efficacement aux besoins longue course/haute charge.

Applications

• Automatisation industrielle : vannes, portails, positionnement et actionneurs de machines d'emballage
• Sécurité : serrures électroniques et dispositifs de contrôle d'accès
• Distributeurs automatiques et systèmes d'alimentation
• Automatisation médicale et de laboratoire : dosage, manipulation d'échantillons
• Équipement de bureau : imprimantes, copieurs et gestion de documents
• Automobile : dispositifs de verrouillage, vannes actionnées
• Robotique, systèmes intelligents et machines agricoles

Avantages

• Haute densité de force dans un boîtier cylindrique compact
• Réponse rapide et déplacement linéaire répétable
• Circuit tubulaire fermé améliorant l'efficacité magnétique et un certain blindage
• Large capacité de personnalisation : tension, course, courbe de force, montage et protection environnementale

Inconvénients / Limites

• La force diminue avec l'augmentation de la course ; la force est non uniforme sur de longues courses
• Chauffage important en fonctionnement à haute puissance ou en continu sans refroidissement adapté
• Course limitée comparée aux actionneurs motorisés pour des courses très longues
• Les conceptions longue course/haute force sont plus lourdes, moins efficaces et plus difficiles à fabriquer

Dépannage
Vérifier la tension et le courant d'alimentation ainsi que l'intégrité du câblage. Mesurer la résistance de la bobine pour détecter un défaut d'enroulement. Inspecter le plongeur et le logement pour présence de saletés, corrosion ou obstruction mécanique. Vérifier les ressorts de rappel et l'alignement. Surveiller le cycle de service et la température pour éviter les pannes liées à la chaleur.

Sélection et recommandations
Préciser le type de mouvement (poussée/traction), la force requise incluant frottement et marges de sécurité, la course et la force requise à cette course, la tension et la puissance, le cycle de service, l'environnement (température, poussière, produits chimiques), les contraintes d'installation et l'espérance de cycles. Considérer les options sur mesure (course, courbe de force, câblage, étanchéité) et des tests de prototype pour les applications exigeantes longue course/haute force.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Work Model: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: adjustable screw & cap
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
