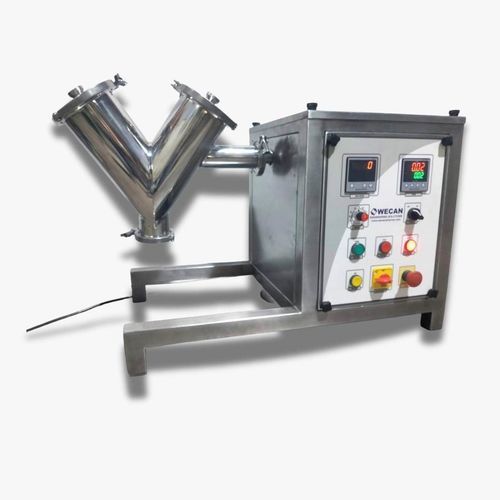

Doseur-mélangeur de granulés V Cone

pour produits fragilesde poudrepour produits en vrac

Aperçu du produit
Le mélangeur V-Cone (également appelé V Blender ou V Cone Mixer) est conçu pour un mélange uniforme, à faibles contraintes et à contamination réduite des poudres et granulés secs. Convient aux industries pharmaceutique, nutraceutique, alimentaire et chimique. Disponible du laboratoire R&D aux unités de production avec construction conforme GMP.

Principales caractéristiques

• Plage de capacité : modèles laboratoire jusqu'à lots de production de 5000 kg
• Matériau en contact produit : SS316 (SS316L disponible pour applications cGMP)
• Matériau non contact : SS304 ou acier doux revêtu SS304
• Contrôle de vitesse variable (VFD) et minuterie numérique pour des cycles reproductibles
• Surfaces internes polies et géométrie facilitant le nettoyage pour une exploitation hygiénique
• Garde-corps de sécurité avec verrouillage et arrêt d'urgence ; panneau de commande à boutons poussoirs standard
• Options de vidange : sortie TC, vannes papillon (6" / 10"), vidange pneumatique sur demande

Modèles et capacités typiques

• Échelle laboratoire : 2 kg, 5 kg, 10 kg (volumes bruts : 6 L / 15 L / 30 L)
• Échelle production : 100 kg (300 L brut), 200 kg (600 L brut), 500 kg (1500 L brut)
• Capacités personnalisées et industrielles supérieures disponibles jusqu'à 5000 kg par lot

Spécifications machines typiques (tableau résumé)
Sr. No. | Gross Volume (L) | Working capacity (kg) | Product Contact Parts | Non-Contact Parts | Main Motor Power (HP) | Overall Dimensions (mm) LxWxH | Blending Speed (RPM) | Machine Weight (kg) | Power Supply | Avg. Power Consumption (kWh)
1 | 6 / 15 / 30 | 2 / 5 / 10 | SS316 | SS304 | 1 HP | 350x600x900 | 3 - 25 | 90 | Single Phase | 0.75
2 | 300 | 100 | SS316 | SS304 | 5 HP | 1500x1000x1300 | 3 - 20 | 210 | Three Phase | 3.7
3 | 600 | 200 | SS316 | SS304 | 7.5 HP | 1600x1200x1400 | 3 - 15 | 350 | Three Phase | 5.5
4 | 1500 | 500 | SS316 | SS304 | 15 HP | 1700x1300x1900 | 3 - 10 | 850 | Three Phase | 11

Principe de fonctionnement
Le mélangeur V-Cone fonctionne par principe de tumbling/diffusion : le récipient en V tourne autour d'un axe horizontal de sorte que le matériau se divise et se recombine en continu, favorisant le mélange par diffusion. Cela permet d'obtenir des mélanges homogènes avec un cisaillement minimal et sans agitateurs internes, réduisant le risque de contamination et d'altération du produit.

Applications

• Principe actif et excipients pharmaceutiques (processus régulés GMP)
• Formulations nutraceutiques et mélanges d'ingrédients alimentaires
• Poudres chimiques, poudres cosmétiques et matériaux spécialisés
• Matériaux fragiles, hygroscopiques et de faible densité

Sécurité, commandes et options

• Garde-corps de sécurité avec verrouillage et arrêt d'urgence
• Panneau poussoir standard ; options PLC + HMI et automatisation disponibles
• Contrôle VFD, minuterie numérique et réglages de cycle reproductibles
• Accès sans outil, composants modulaires et raccords à déconnexion rapide pour la maintenance
• Vidange pneumatique optionnelle, raccords personnalisés et finitions adaptées aux matériaux

Remarques supplémentaires
Les spécifications peuvent varier selon la densité apparente, les caractéristiques du matériau et les exigences client. Les modèles conformes cGMP utilisent généralement SS316L pour les pièces en contact produit avec surfaces internes polies pour un nettoyage hygiénique.

Caractéristiques techniques

• Matériaux : SS316/SS316L en contact produit ; SS304 ou acier revêtu SS304 pour les parties non contact
• Capacités types : 2, 5, 10, 100, 200, 500 kg (tailles personnalisées disponibles)
• Volumes bruts : 6 L, 15 L, 30 L, 300 L, 600 L, 1500 L
• Options de puissance moteur : 1 HP (lab), 5 HP, 7.5 HP, 15 HP (production)
• Types de vidange : sortie TC, vannes papillon (6" / 10"), option pneumatique
• Gamme de vitesse de mélange : typ. 3–25 RPM selon modèle
• Alimentation : monophasé pour petits modèles ; triphasé pour production
• Fonctions GMP : surfaces polies, conception hygiénique, nettoyage facile, verrous de sécurité
• Commandes : panneau poussoir standard ; PLC + HMI en option ; contrôle VFD
• Maintenance : panneaux d'accès sans outil et composants modulaires pour un entretien rapide
