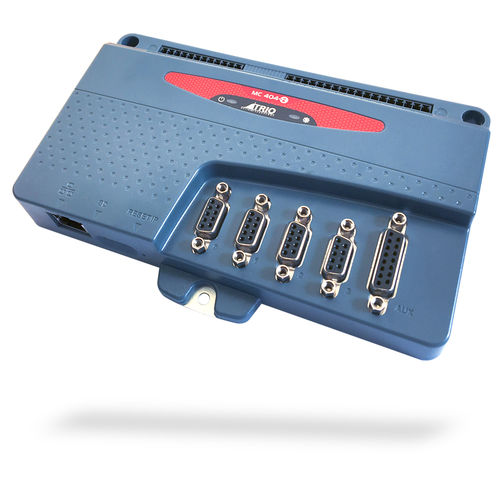

Contrôleur de mouvement 4 axes MC404-Z
pas à pasEthernetnumérique

contrôleur de mouvement 4 axes
contrôleur de mouvement 4 axes
contrôleur de mouvement 4 axes
contrôleur de mouvement 4 axes
contrôleur de mouvement 4 axes
contrôleur de mouvement 4 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
4 axes
Moteur
pas à pas
Signal
Ethernet, numérique, CANopen, Modbus TCP, codeur, SSI
Technologie
avancé
Autres caractéristiques
compact, haute performance, FPGA, Endat

Description

MC404-Z P855 Le MC404-Z est un coordinateur de mouvement à montage sur panneau à faible coût, ciblant les applications pas à pas de grand volume. Avec une seule version qui possède toutes les fonctionnalités en standard, il n'est pas nécessaire de configurer les axes avec des Feature Codes avant de les utiliser. Il est basé sur la technologie haute performance ARM Cortex-M7 double précision de Trio et fournit 4 axes de commande de sortie en impulsion+direction ou en quadrature pour les commandes pas à pas ou les servocommandes à entrée d'impulsion. Trio utilise des techniques FPGA avancées pour réduire la taille et intégrer les circuits de sortie d'impulsions et d'asservissement dans un boîtier compact monté sur panneau. Le MC404-Z est logé dans un boîtier plastique robuste avec châssis de mise à la terre intégré et intègre tous les circuits d'isolation nécessaires pour une connexion directe à un équipement externe dans un environnement industriel. Points forts - Contrôle avancé d'impulsion et de direction sur 4 axes - Interpolation linéaire, circulaire, hélicoïdale et sphérique - Formes CAM flexibles, mouvement lié - Support des codeurs absolus Biss, EnDAT et SSI - Sorties liées au matériel pour le contrôle des caméras et des lasers - Interface Ethernet-IP / Modbus TCP / Ethernet intégrée - Mise à jour servo sélectionnable de 125 à 4000µsec - Calculs précis de mouvement 64 bits sur processeur ARM Cortex-M7 - Technologies de base Motion-iX pour la programmation, y compris : Programmation IEC 61131-3, Transformations robotiques, Traitement des fichiers texte - Emplacement pour carte mémoire Micro SD - Sorties numériques NPN - Extension des E/S CANopen - Homologué RoHS, CE

---
