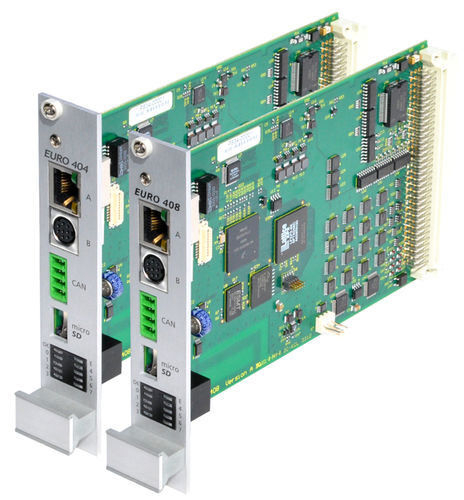

Carte de contrôle de mouvement multiaxe Euro404, Euro408

servomoteurpas à pasCANopen

Les coordinateurs de mouvement Euro404 et Euro408 sont conçus pour fournir une solution de contrôle puissante et rentable aux constructeurs de machines OEM qui sont prêts à monter l'unité et à fournir les alimentations nécessaires. Interpolation linéaire, circulaire, hélicoïdale et sphérique Formes CAM flexibles, Linked Motion Prise en charge des codeurs absolus Biss, EnDAT et SSI Sorties liées au matériel pour le contrôle de la caméra / du laser Interface Ethernet-IP / Modbus TCP / Ethernet intégrée mise à jour des servos sélectionnable de 125 à 2000 µsec Calculs de mouvement précis en 64 bits sur le processeur ARM11 avec VFP Programmation IEC 61131 Programmation BASIC multitâche Traitement de fichiers texte Transformations robotiques Emplacement pour carte mémoire SD Expansion des E/S CANopen format rack 3U Approuvé RoHS Connectivité Les ports d'axe flexibles peuvent être configurés dans le logiciel en tant que dispositifs de retour ou sorties de direction d'impulsion. En tant que sorties, ils peuvent être utilisés comme impulsion et direction avec des entraînements pas à pas ou servo, ou ils peuvent fonctionner comme une sortie de codeur simulée. Lorsqu'ils sont configurés comme dispositifs de rétroaction, ils peuvent être soit une entrée de codeur incrémental, soit l'un des trois types de codeurs absolus les plus courants : SSI, Tamagawa, Endat ou Biss. Tout axe de retour peut être utilisé avec une sortie de tension pour former un servo en boucle fermée. Expansion La carte d'interface P446 permet une extension via 8 connecteurs d'axe flexible de type D à 9 voies. Flexibilité L'Euro404 / 408 dispose d'un total de 16 axes dans le logiciel. Tous les axes non assignés au matériel intégré peuvent être utilisés comme axe virtuel. Chaque axe peut être programmé pour se déplacer à l'aide d'une interpolation linéaire, circulaire, hélicoïdale ou sphérique, de cames électroniques, d'axes liés et de réducteurs.
