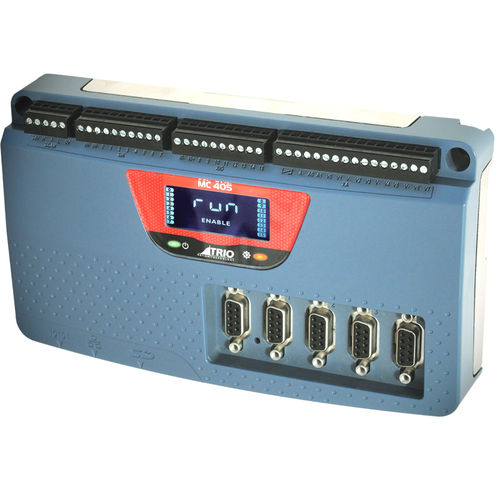

Contrôleur de mouvement multiaxe MC405

servomoteurEthernetCANopen

Le MC405 est un coordinateur de mouvement à haute spécification utilisant un processeur ARM11 à haute performance, avec cinq ports d'axe flexibles et quatre sorties de tension. Servo boucle fermée avancée 4 axes / direction d'impulsion 5 axes Interpolation linéaire, circulaire, hélicoïdale et sphérique Formes CAM flexibles, Linked Motion Prise en charge des codeurs absolus Biss, EnDAT et SSI Sorties liées au matériel pour le contrôle des caméras et des lasers Interface Ethernet-IP / Modbus TCP / Ethernet intégrée mise à jour des servos sélectionnable de 125 à 2000 µsec Calculs de mouvement précis en 64 bits sur le processeur ARM11 avec VFP Programmation IEC 61131-3 Programmation BASIC multitâche Traitement des fichiers texte Transformations robotiques Emplacement pour carte mémoire Micro SD Expansion E/S CANopen Écran LCD rétroéclairé Homologation RoHS, UL, CE Flexibilité Les ports d'axe flexibles peuvent être configurés dans le logiciel en tant que dispositifs de retour ou sorties de direction d'impulsion. En tant que sorties, ils peuvent être utilisés comme impulsion et direction avec des entraînements pas à pas ou servo, ou ils peuvent fonctionner comme une sortie de codeur simulé. Lorsqu'ils sont configurés comme dispositifs de rétroaction, ils peuvent être soit une entrée de codeur incrémental, soit l'un des trois types de codeurs absolus les plus courants : SSI, Tamagawa, Endat ou Biss. Tout axe de rétroaction avec une sortie de tension peut être utilisé pour former un servo en boucle fermée.
