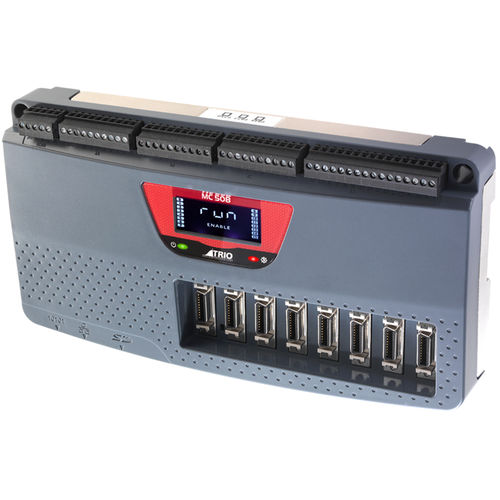

Contrôleur de mouvement multiaxe MC508

EthernetCANopenModbus TCP

Le MC508 est un coordinateur de mouvement à haute spécification utilisant un processeur ARM Cortex A9 800 Mhz à haute performance, avec huit sorties de tension et huit ports d'axe flexibles, qui peuvent être configurés pour un maximum de seize axes à sortie d'impulsion et de direction ou huit axes servo en boucle fermée. Il dispose de 128 MBytes de RAM, dont 32 pour les programmes utilisateurs et l'espace de table utilisateur. Servo en boucle fermée 8 axes / Direction à impulsions 16 axes avancés Total de 32 entrées numériques et 16 sorties numériques Prise en charge des codeurs absolus EnDAT, Biss et SSI Interpolation linéaire, circulaire, hélicoïdale et sphérique Formes CAM flexibles, mouvement lié Sorties liées au matériel pour le contrôle de la caméra / du laser Interface Ethernet-IP / Modbus TCP / Ethernet intégrée Programmation IEC 61131-3 Programmation BASIC multitâche Traitement des fichiers texte Transformations robotiques Emplacement pour carte mémoire SD Expansion des E/S CANopen Ecran LCD rétro-éclairé Approuvé RoHS et CE Polyvalence Les connecteurs de type MDR à axe flexible permettent une connexion par câble unique entre le MC508 et votre variateur. Le port peut être configuré dans le logiciel en tant que dispositifs de rétroaction ou sorties d'impulsion et de direction. En tant que sorties, ils peuvent être utilisés comme impulsion et direction avec des entraînements pas à pas ou servo, ou ils peuvent fonctionner comme une sortie de codeur simulé. Lorsqu'ils sont configurés comme dispositifs de rétroaction, ils peuvent être soit une entrée de codeur incrémental, soit l'un des quatre types de codeurs absolus les plus courants : SSI, BiSS, Tamagawa ou Endat. Tous les axes de retour peuvent être utilisés pour former un servo en boucle fermée avec une sortie en tension. Le câble MDR de 3 m peut être acheté séparément (P382).
