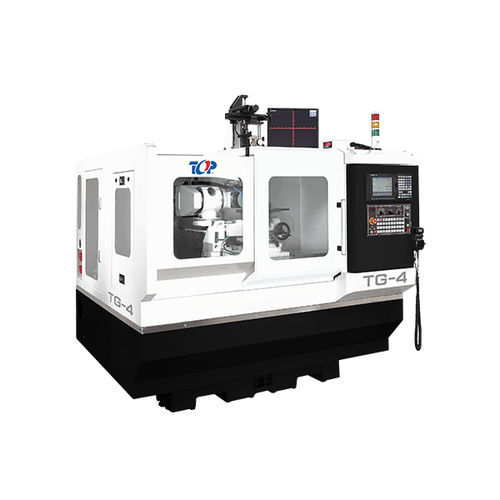

Affuteuse CNC T series

pour fraise-mèrefraise de taillageautomatique

Machine à réaffûter les fraises TM/TG-S Équipée d'un système de caméra pour un alignement précis des dents, particulièrement efficace pour les outils de petite taille. Convient pour le réaffûtage de : fraises à découper, fraises à façonner hélicoïdales, fraises à façonner à engrenages droits, fraises à engrenages hélicoïdaux TM/TG-H Machine à réaffûter les fraises de labo Conçue avec trois axes linéaires et un axe rotatif, cette machine est idéale pour le réaffûtage des fraises mères à goujure droite. IHM intégrée avec interface graphique pour faciliter la configuration des angles et des paramètres Trajectoire d'affûtage NC générée automatiquement pour un fonctionnement efficace Précision de niveau AA, garantissant un réaffûtage de précision Caractéristiques techniques Axe Z - 200 mm Axe C - ∞ Axe A - -15˚ ~ 45˚ Axe B -5º ~ 5º Traversée rapide X - 6 m/min Course rapide Y - 6 m/min Traversée rapide Z - 6 m/min Traversée rapide C - 50 tr/min Traversée rapide A - manuelle Traversée rapide B - manuelle Résolution linéaire - 0,001 mm Résolution radiale - 0,001 Moteur des axes Axe X - 1 kw Axe Y - 1 kw Axe Z - 1 kw Axe C - 0,4 kw Axe A - N/A Axe B - N/A Date de l'outil Diamètre minimal - 15 mm Diamètre de tournage maximal - 140 mm Longueur maximale de la pièce - 180 mm Broche de rectification Diamètre maximal de la meule - 150 mm Fixation Cône - MT2 / MT3 / MT4 Système de refroidissement Moteur de refroidissement - 1/8 HP Contrôle Modèle - MITSUBISHI Machine L x L x H - 2080 x 1870 x 2230 mm Accessoires standard Protection contre les éclaboussures Lampe halogène Système de lubrification automatique Bride de la meule Boulon / bloc de mise à niveau Boîte à outils / Outil de réglage Réglage de l'angle Dresseur de meules Filtre à papier Système de refroidissement Système de caméra C.C.D Courroie de rechange Accessoires en option Collecteur de brouillard d'huile
