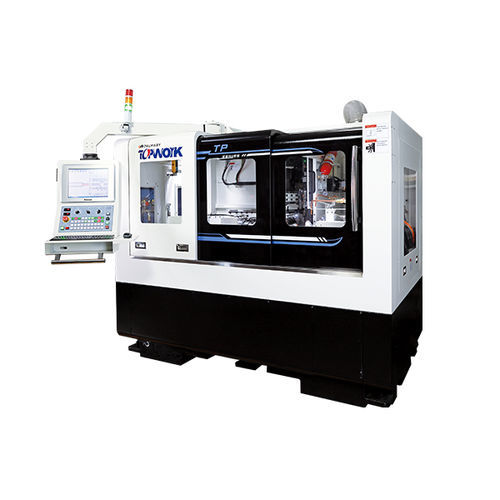

Rectifieuse cylindrique TP-4

centerlesspour outils de coupehorizontale

La TP-4 est une rectifieuse cylindrique CNC de haute précision à technologie intelligente, dotée de deux meules fonctionnant simultanément pour la rectification des matériaux cylindriques des outils de coupe et des poinçons de forme. Ce modèle est utilisé après le meulage sans centre et avant le travail de prétraitement sur la rectifieuse d'outils 5-axes. Il est utilisé dans diverses industries, principalement dans l'industrie des outils de haute précision, l'industrie des moules et l'industrie des pièces électroniques et médicales. La TP-4 peut répondre à tous vos besoins en matière de meulage d'ébauches de carbure, de fraises, de forets et de formes. La machine est conforme à la norme ISO 230-2 et nous garantissons une précision de positionnement répétée (R) de 2 µm et une précision de positionnement (A) de 4 µm. Les ébauches d'outils de coupe couvrent une gamme de diamètres allant de 0,1 à 20 mm. La longueur maximale de rectification est de 330 mm et le rapport longueur/diamètre peut atteindre 350x D. Caractéristiques Structure de la machine Le banc de la machine est conçu comme une structure en caisson, équipée de broches à double meule (axes X et U) ; les axes Z et W adoptent une structure à axes parallèles de haute précision, ce qui montre la capacité de meulage avec une passe d'ébauche numériquement ainsi que l'ébauche et la finition en une seule passe. Analyse IAO Des paramètres de simulation fiables de la structure mécanique du TP-4 sont obtenus grâce à l'analyse par éléments finis sur la simulation de la valeur modale mécanique. Une fonction de réponse en fréquence exceptionnelle est obtenue en testant l'analyseur de spectre et l'accéléromètre, en tapant sur les composants mécaniques importants et en simulant les valeurs modales globales. Cette fonction est ensuite importée dans le logiciel d'analyse modale,
