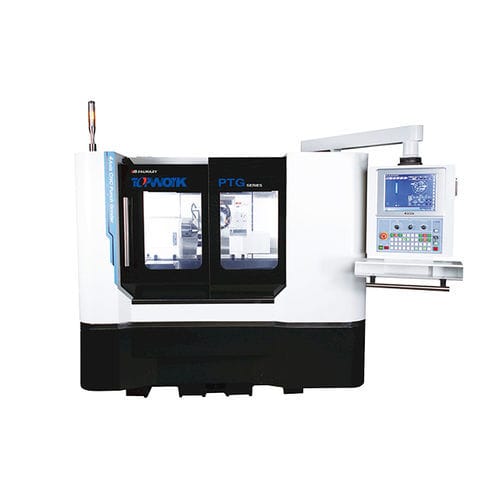

Rectifieuse de poinçon PTG-32
pour tôle métalliquepour pièceshorizontale

Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale - image - 2
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale - image - 3
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale - image - 4
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale - image - 5
Rectifieuse de poinçon - PTG-32 - Topwork Industry Co., Ltd. - pour tôle métallique / pour pièces / horizontale - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Types
de poinçon
Applications
pour pièces, pour tôle métallique
Structure
horizontale, à colonne
Type de commande
CNC
Nombre d'axes
5 axes
Autres caractéristiques
de précision
Vitesse de broche

Max: 5 500 rpm
(34 558 rad.min-1)

Min: 500 rpm
(3 142 rad.min-1)

Puissance

3,7 kW
(5,03 hp)

Course X

300 mm
(11,81 in)

Course Y

200 mm
(7,87 in)

Diamètre de la meule

2 200 mm
(87 in)

Vitesse

6 m/min

Description

Équipé d'un contrôleur CNC Delta OPEN et d'une IHM développée par Topwork, le logiciel PunchSmart offre un fonctionnement intuitif et des solutions de rectification de poinçons polyvalentes. 7 modules de poinçonnage intégrés - faciles à configurer et à personnaliser Génération et simulation de trajectoires automatiques - rectification précise et sans collision Rectification en un cycle et dressage en cours de processus avec compensation automatique pour une efficacité et une précision élevées La broche adopte 5 roulements à billes à contact angulaire de précision. La puissance est portée à 5 CV. Le centre de masse de la broche se trouve au centre de l'axe Z, ce qui assure la stabilité. Broche de roue La broche adopte 5 roulements à billes à contact angulaire de précision. La puissance est augmentée à 5HP. Le centre de masse de la broche se trouve au centre de l'axe Z, ce qui assure la stabilité. Support en forme de V Lorsque le poinçon est meulé, le support est utilisé pour améliorer la stabilité du meulage. Le support en forme de V à réglage bilatéral peut réduire le temps de calibrage. Tête de travail Le cône MT4 de la tête de travail adopte un entraînement direct pour améliorer la précision de l'indexation. Elle est équipée d'un mandrin à six mors, dont le diamètre est compris entre 3 et 32 mm, ce qui permet de s'adapter librement aux différents diamètres des pièces à usiner. Dispositif de dressage standard Le dispositif de dressage standard est un dresseur à diamant conique ou un dispositif de dressage à disque diamanté pour dresser la meule en cours de processus, ce qui peut garantir la précision de meulage des poinçons et améliorer l'efficacité du meulage.

---
