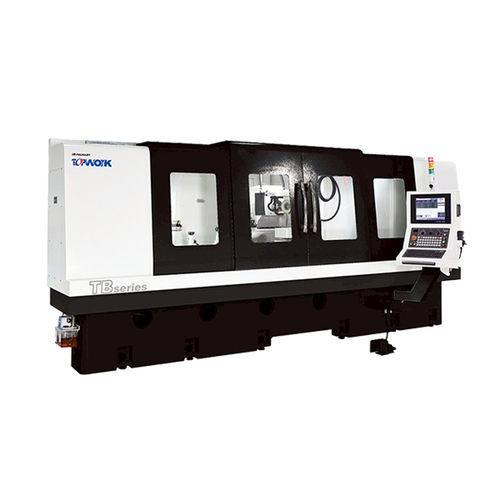

Affuteuse pour broche TB series

à colonnehorizontaleCNC

La série TB offre des solutions de meulage avancées à 4, 5 et 6 axes avec une servocommande complète, garantissant une précision et une adaptabilité supérieures. Conçue pour traiter des broches d'une longueur maximale de 2000 mm et d'un diamètre compris entre 20 et 125 mm, elle prend en charge une large gamme d'applications. Des broches plates et rondes aux broches hélicoïdales complexes, les tâches de réaffûtage sont effectuées avec une précision exceptionnelle. Caractéristiques techniques Axe Z - 200 mm / 188 mm Axe A - 360˚ (en anglais) Axe B - 0˚ ~ - 90 ˚ Axe C - ±30 Distance entre le centre et la table - 190 mm Distance entre les centres - 1500 mm / 2000 mm Contre-pointe Cône - MT5 Données de l'outil Diamètre minimal - Ø 20 mm Diamètre maximal - Ø150 mm Poids maximal de la pièce - 150 kg Broche de meulage Diamètre de la meule - Ø50~ Ø150 Contrôleur Type - MITSUBISHI / FANUC Type - MITSUBISHI / FANUC Machine L x L x H - 5000 (6000) x 2043 x 1950 mm
