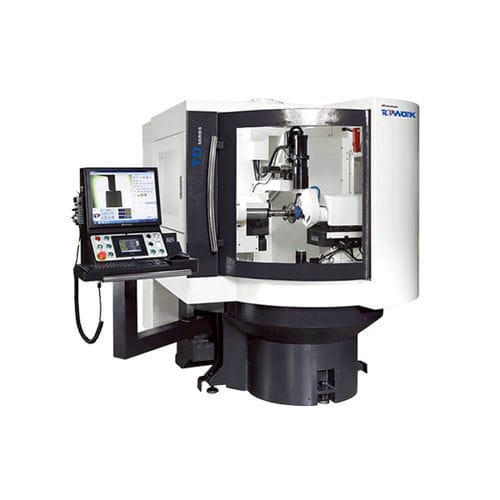

Machine de dressage de meules diamant TD series

CNC

La série TD est équipée d'un système de caméra pour la surveillance en temps réel du processus de dressage, donnant aux utilisateurs un retour visuel clair sur l'état du dressage. Prend en charge diverses broches spécifiées par le client grâce à des adaptateurs en option. Capable de dresser des surfaces planes, des rayons, des faces d'extrémité et même des rayons multiples. Fournit une meule précise pour des performances optimales sur d'autres meuleuses. Caractéristiques techniques Type de broche - BT-40 Diamètre max. - Ø 250 mm Diamètre minimum - Ø 50 mm Entraînement transversal - Manuel - Servo Entraînement longitudinal - Manuel - Servo Course transversale - 280 mm Course longitudinale - 140 mm Roue de dressage Dimensions - Ø180 mm Entraînement longitudinal - Servo Course longitudinale - 100 mm Entraînement de l'oscillation - Servo Course d'oscillation - -40~+40mm - 0~-80mm Entraînement au pivotement - Servo Course de pivotement - ±95º Contrôleur Type - PLC - MITSUBISHI Machine L x L x H - 2300 x 2100x 1820 mm - 1660 x 2340 x 2050 mm Accessoires standard Demi-protection contre les éclaboussures (manuelle) Lampe de travail Balances optiques linéaires avec compteur à affichage numérique (Résolution : TD-3= 0.005mm, TD-5= 0.001mm) Boulons et blocs de mise à niveau Courroie de rechange pour l'entraînement de la broche Bride de roue de dressage. ( Métrique : 32 mm .ou Impérial:31.75 mm ) Boîte à outils / Outil de réglage Système de refroidissement par pulvérisation Système de caméra C.C.D. avec grossissement 5x~50x Moniteur Système de dépoussiérage Dresseur de roues En option Demi-garde d'eau (Auto) Protection complète contre les éclaboussures Adaptateur et queue spécifiés par le client Logiciel
